Замена дисплея Canon PowerShot SX600 HS
У камеры Canon PowerShot SX600 HS может быть сломан или повреждён экран/ЖК-дисплей. Экран может иметь трещины или ЖК-дисплей может не отображать изображение — в любом случае требуется замена дисплея. Используйте это руководство при замене дисплея или ЖК-экрана вашей камеры.
Шаг 1

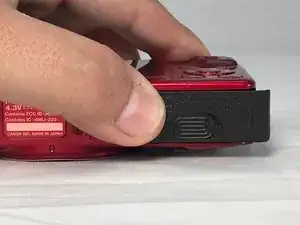

Чтобы вынуть аккумулятор, найдите крышку батарейного отсека на нижней части камеры.
Большим пальцем нажмите на крышку и сдвиньте её наружу.
Шаг 2

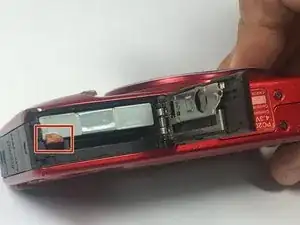

Нажмите оранжевый фиксатор, удерживающий аккумулятор, чтобы освободить его.
Шаг 3

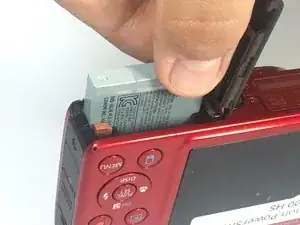

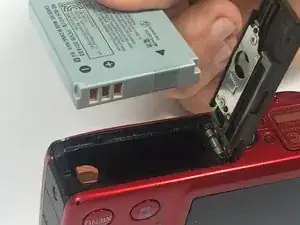

Используйте пальцы, чтобы извлечь аккумулятор.
Запомните ориентацию контактов для последующей сборки.
Шаг 4

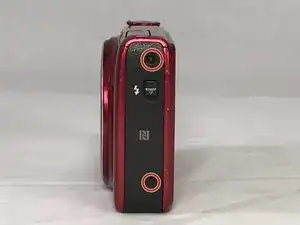

Используйте крестовую отвертку #000, чтобы открутить четыре винта 4 мм, расположенные по бокам камеры (по два на каждую сторону).
Шаг 5

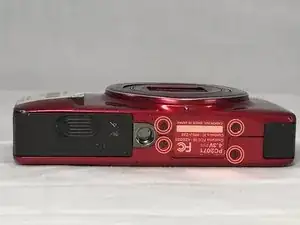

Открутите четыре винта 2 мм на нижней части камеры, используя крестовую отвертку #000.
Шаг 6

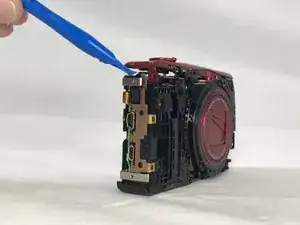

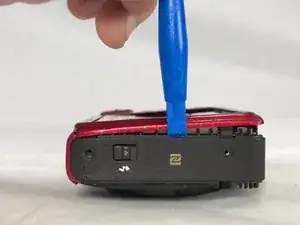

Используйте пластиковый инструмент для вскрытия, чтобы ослабить и снять переднюю и заднюю панели камеры, а также две боковые части.
Шаг 7

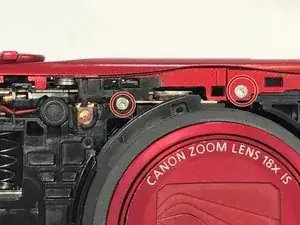

Открутите три винта 2 мм, крепящие деталь к раме камеры, крестовой отверткой #000.
Шаг 8
С помощью инструмента для вскрытия аккуратно извлеките сборку кнопок питания и спуска из рамы.
Шаг 9
Открутите винты 2 мм крепления защиты основной платы к раме камеры крестовой отверткой #000 (2 спереди, 1 сверху).
Шаг 10

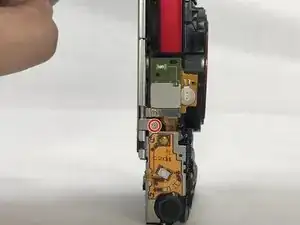

Используйте крестовую отвертку #000, чтобы открутить винт 4 мм.
Шаг 11
Используйте пинцет, чтобы вынуть разъём без фиксации из держателя.
Шаг 12
Аккуратно приподнимите защиту с рамы.
Шаг 13
Поднимите защёлку ZIF-разъёма ЖК-экрана и извлеките ленточный кабель.
Отсоедините разъём без фиксации.
Поднимите экран из его держателя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
