Замена контакта крышки батареи камеры Canon SX40 HS
Данное руководство предназначено для замены контакта крышки батареи в камере Canon SX40 HS (модель 5251B001). В этом руководстве вы пройдете через шаги по удалению и замене неисправного контакта крышки батареи на новый.
Контакты батареи, также известные как пружины батареи или контактные пружины, представляют собой металлические полоски (обычно с прикрепленными пружинами), которые располагаются внутри отсека для батареи и помогают поддерживать постоянное электрическое соединение между питаемым устройством и клеммами батареи. Если ваше устройство не включается, случайно отключается или экран и огни тусклее, чем должны быть, возможно, у вас неисправный контакт крышки батареи. Убедитесь, что питание устройства отключено перед началом процедуры.
Для инструкций по отключению питания смотрите здесь.
Для инструкций по действиям, если батареи устройства распухли, смотрите здесь.
Шаг 1

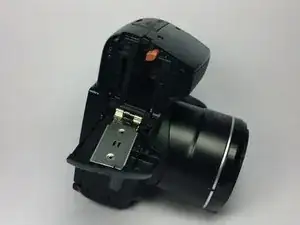

Ориентируйте камеру так, чтобы дно камеры было направлено вверх, и откройте отсек для батареи.
Шаг 2
Удалите два окружённых винта размером 2 мм с помощью отвертки Phillips #00.
Шаг 3

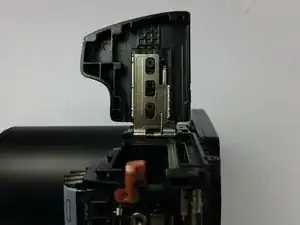

Сдвиньте металлический контакт батареи от крышки отсека для батареи.
Шаг 4

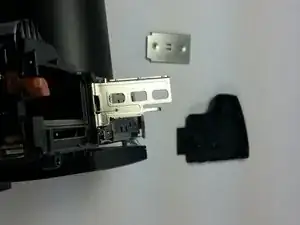

Удалите крышку отсека для батареи с металлической скобы.
Шаг 5
Замените либо внутренний металлический контакт батареи, либо внешнюю крышку отсека для батареи.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
