Замена внутреннего окуляра Canon EOS Rebel XS

Удалите два черных винта размером 3 мм с боковой крышки с помощью отвертки Phillips #00.

Снизу удалите винт размером 6 мм с помощью отвертки Phillips #00.

Подденьте панель, начиная с переднего/нижнего угла, как показано.

С противоположной стороны есть скрытый выступ.

Удалите три винта средней длины с нижней части камеры.

Удалите два винта средней длины на передней панели камеры над креплением объектива.

После этого можно использовать лопатку, чтобы поддеть панель с противоположной стороны от захвата.

Если вы начнете с стороны захвата, будет сложнее освободить панель.

Удалите три длинных черных винта с нижней части с помощью отвертки Phillips #00.

Используйте пинцет, чтобы поднять панель.

После того как вы отсоединили заднюю крышку, аккуратно потяните за соединительный ремешок, который соединяет заднюю крышку с камерой, с помощью пинцета.

Удалите следующие шлейфы с помощью пинцета, аккуратно потянув за них.

Снимите три черных винта, расположенных рядом с окуляром, с помощью отвертки Phillips.

Удалите разъемы кабеля, прикрепленные к передней части камеры рядом с креплением объектива.

Будьте осторожны при отсоединении проводов, используйте пинцет для их удаления.

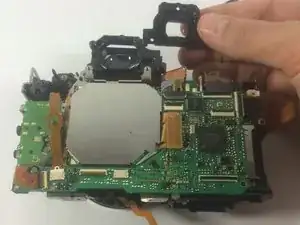

Вы можете использовать пальцы, чтобы потянуть верхнюю панель камеры.

После удаления верх
