Замена LCD-экрана Sony Cyber-shot DSC-P100
В этом руководстве показано, как заменить LCD-экран Sony Cyber-Shot DSC-P100 с помощью простого инструмента для вскрытия и отвертки.
Перед использованием этого руководства обязательно ознакомьтесь со страницей устранения неисправностей. Проблемы с LCD-экраном могут быть связаны с батареей.
Неисправный LCD-экран сделает камеру бесполезной. Он должен быть целым для нормальной работы устройства. Без экрана невозможно увидеть, как будут выглядеть ваши фотографии, прежде чем вы их сделаете, или просмотреть любые из сделанных вами снимков.
Перед использованием этого руководства позаботьтесь о том, чтобы ваше рабочее место было чистым и свободным от пыли и мусора, и будьте осторожны при обращении с внутренними комплектующими. Компоненты камеры легко повреждаются.
Будьте особенно осторожны с шлейфами, показанными на шаге 4. Эти кабели являются особенно деликатной частью камеры.
Шаг 1
Удалите четыре винта с корпуса.
Шаг 2

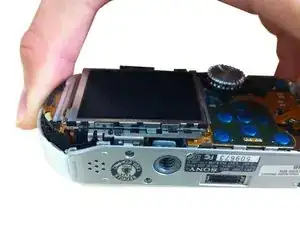

Осторожно оттяните заднюю крышку от камеры.
Шаг 3

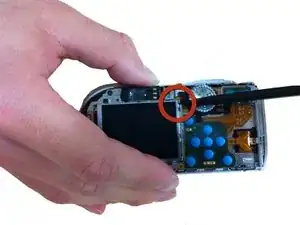

Используя инструмент для вскрытия, аккуратно подденьте верхний правый угол LCD-экрана. Подденьте экран до тех пор, пока четыре язычка не освободят его от текущего положения.
Шаг 4

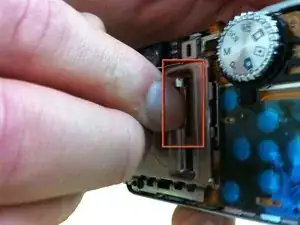

Нажмите на металлический язычок с правой стороны экрана, пока пластина под LCD-экраном не освободится.
Шаг 5

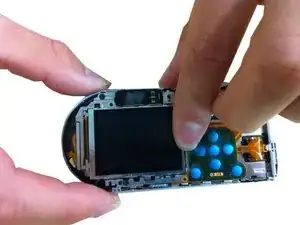

Разложите LCD-экран и пластину под ним.
Теперь видны шлейфы, удерживающие экран и пластину на месте.
Шаг 6
Удалите пластину LCD-экрана, осторожно вытянув шлейф вверх, пока экран не будет удален из камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
