Замена платы инфракрасных светодиодов Canary CAN100USBK
Если ваше устройство Canary не включается, данное руководство поможет вам заменить плату инфракрасных светодиодов.
Перед тем как откручивать винты, необходимо отсоединить два разъёма питания. Как всегда, не тяните за провода разъёма питания.
Четыре винта радиатора также фиксируют плату инфракрасных светодиодов, поэтому держите её, чтобы она не упала. На плате есть ещё винты, крепящие рамку светодиодов; их откручивать не нужно.
Для откручивания всех четырёх винтов подойдёт отвёртка Phillips #0.
Шаг 1
Захватите резиновое кольцо пальцами и потяните вверх.
Поворачивайте устройство Canary, вынимая по одному фиксатору за раз.
Шаг 2
Отвёрткой Phillips #0 удалите четыре винта длиной 6 мм.
Шаг 3
Используйте плоский конец лопатки, чтобы аккуратно отсоединить нижнюю часть корпуса.
Поочередно надавливайте с левой и правой сторон, пока не станут видны защёлки, удерживающие корпус.
Шаг 4
Не отрывайте нижнюю часть корпуса резким движением, так как вы можете повредить ленточный кабель или разъём ZIF.
Аккуратно снимите нижнюю часть корпуса, удерживая её с обеих сторон и потянув прямо вверх.
Шаг 5
Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую заслонку на разъёме ZIF (нулевого усилия вставки).
Вытяните ленточный кабель в сторону устройства.
Шаг 6
Под нижней частью панели рядом с краями корпуса находятся два пустых паза.
Поместите острый край лопатки в один из пазов под панелью и аккуратно подденьте вверх.
Шаг 7
После снятия панели необходимо будет нанести новый клей.
Отодвиньте панель от устройства.
Шаг 8

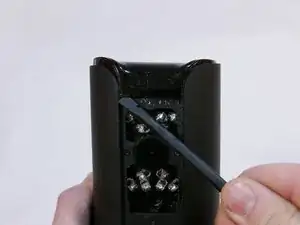

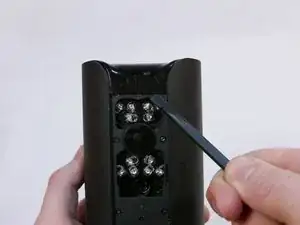

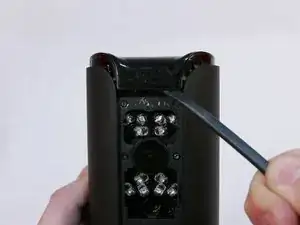

Используйте плоский конец лопатки, чтобы аккуратно отсоединить верхнюю часть корпуса.

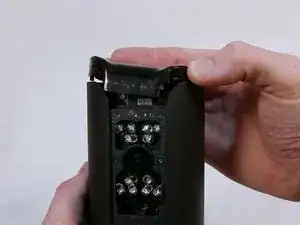

Поочередно поддевайте левую и правую стороны, пока не освободятся внутренние защёлки.
Не прилагайте чрезмерных усилий, иначе верхняя часть может резко отлететь.
Шаг 9

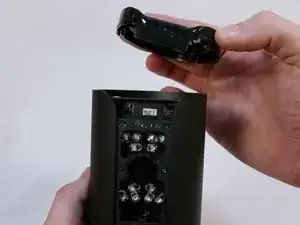

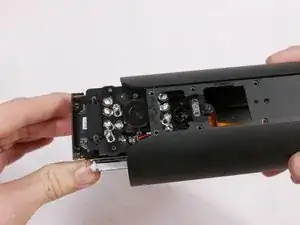

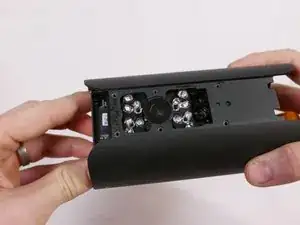

Отодвиньте верхнюю часть корпуса от устройства.
Шаг 10
Отвёрткой Phillips #0 удалите два винта длиной 5 мм.
Шаг 11

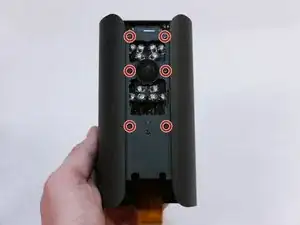

Отвёрткой Phillips #0 удалите шесть винтов длиной 6 мм.
Седьмой винт в центре снизу не прикреплён к материнской плате и его не нужно откручивать.
По мере откручивания винтов удерживайте материнскую плату, чтобы она не упала и не повредилась.
Шаг 12

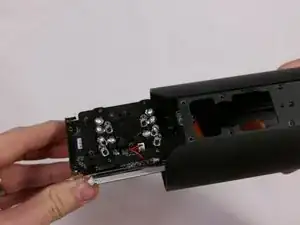

Обхватите круглую часть материнской платы и вытащите её прямо из устройства.
Шаг 13
Не тяните за сами провода, так как они хрупкие и могут оторваться от разъёма.

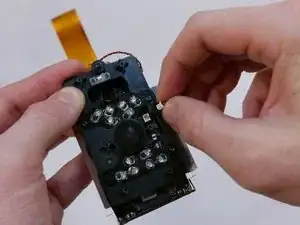

Найдите разъём питания рядом с защитой объектива на плате инфракрасных светодиодов. Пальцами покачайте разъём вперёд и назад, пока он не ослабнет.
Шаг 14
Найдите разъём питания рядом с излучателем звука, помеченный «MIC IR-LED». Пальцами покачайте его вперёд и назад, пока он не ослабнет.
Шаг 15

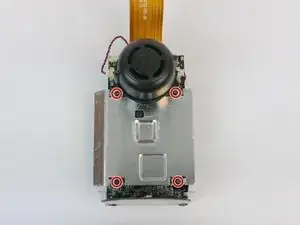

Удалите четыре винта Phillips #0 длиной 6 мм.

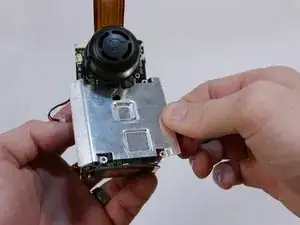

Поднимите радиатор вверх и отведите его от материнской платы.
Эти винты также фиксируют плату инфракрасных светодиодов. Удерживайте плату при откручивании винтов радиатора.
Шаг 16

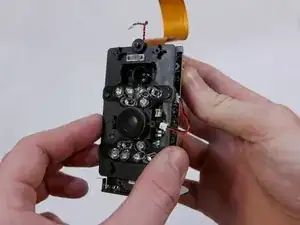

Поднимите плату инфракрасных светодиодов прямо вверх и отведите её от материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
