Замена объектива камеры D-Link HD Wi-Fi
В этом руководстве показано, как разобрать Wi-Fi-камеру видеонаблюдения D-Link DCS 936L и снять объектив с помощью отвёртки Phillips #00 и инструмента для вскрытия. Не волнуйтесь! Как только вы начнёте, процесс покажется довольно простым. Если вы будете осторожны и не сорвёте резьбу на винтах, на всё уйдёт всего несколько минут.
Шаг 1
Удерживайте камеру между большим и указательным пальцами.
Наклоните камеру в удобное положение и ослабьте фиксирующие вставки с помощью пластикового инструмента для вскрытия.
Сдвиньте верхнюю крышку наружу, чтобы отделить верхнюю часть от нижней крышки, используя пластиковый инструмент для вскрытия.
Шаг 2

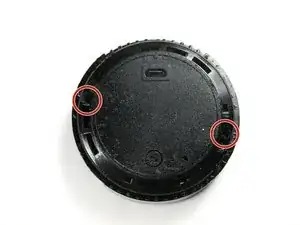

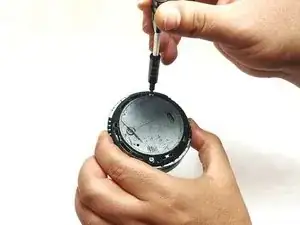

Открутите шесть винтов Phillips #00 длиной 6,0 мм, которые крепят заднюю крышку к внутренней раме.
Аккуратно поднимите заднюю крышку пальцами и отделите её от внутренних компонентов и печатной платы.
Шаг 3

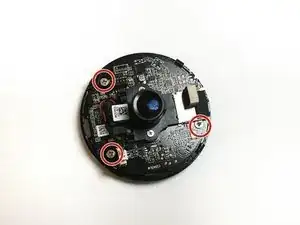

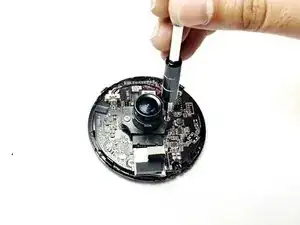

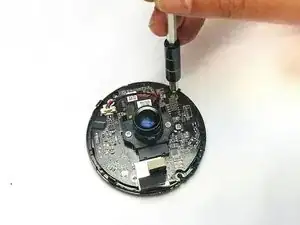

Открутите печатную плату от рамы. Её удерживают три винта Phillips #00 длиной 5,0 мм.
Затем (очень аккуратно!) снимите печатную плату и объектив пальцами.
Шаг 4
Убедитесь, что руки сухие и вы работаете в сухом помещении. Чтобы не повредить компоненты, не прикасайтесь к объективу.

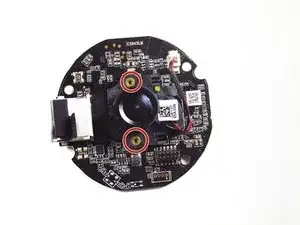

Два винта Phillips #00 длиной 6,0 мм удерживают камеру на месте. Сначала удалите винты.
Аккуратно отсоедините камеру от печатной платы и извлеките её.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
