Замена объектива D-Link DCS-5222L
Если изображение с камеры безопасности нечёткое или не отображает картинку, сначала проверьте объектив камеры. Если объектив был поцарапан или сломан, следуйте этому руководству для замены сломанного объектива на новый.
Шаг 1

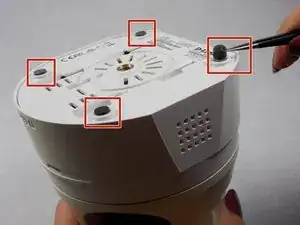

Снимите четыре резиновые ножки с помощью пинцета, чтобы получить доступ к винтам.

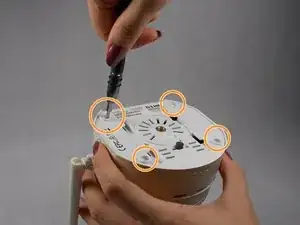

Удалите все четыре винта длиной 7 мм, используя отвертку Phillips #1.

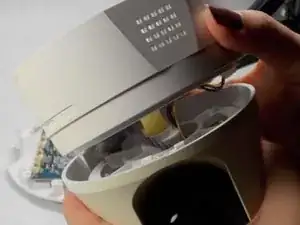

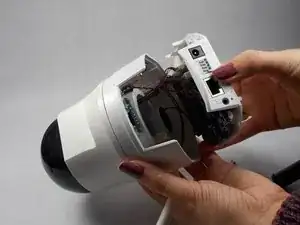

Затем, руками, снимите нижнюю часть корпуса камеры.
Шаг 2

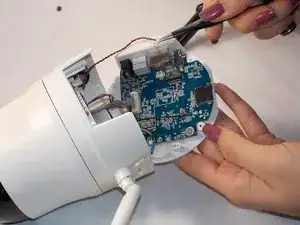

На основной материнской плате находятся пять соединительных кабелей. Осторожно отключите их все от материнской платы, используя безопасные пинцеты.
Не режьте и не повредите кабели.
Отключать антенну от материнской платы не обязательно.
Шаг 3

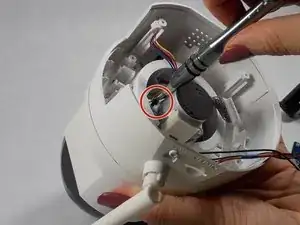

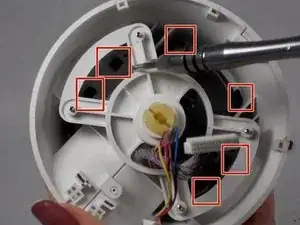

Удалите два винта длиной 7 мм, крепящие мотор, с помощью отвертки Phillips #1.

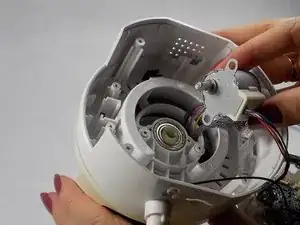

Снимите мотор и поднимите среднюю часть камеры руками.
Шаг 4
Отделите черный кожух камеры от верхней части, осторожно освобождая защелки с помощью пластикового инструмента для открытия или лопатки.
Используйте руки, чтобы свободно снять кожух.
Шаг 5
Используйте отвертку Phillips #1, чтобы открутить четыре винта длиной 5 мм с обеих сторон черного корпуса камеры, чтобы отделить его от белой части.

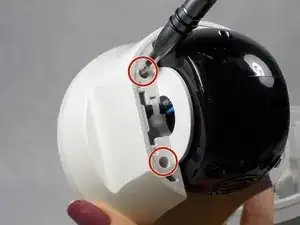

Открутите два винта длиной 7 мм с обеих сторон корпуса камеры, чтобы открыть его.
Шаг 6

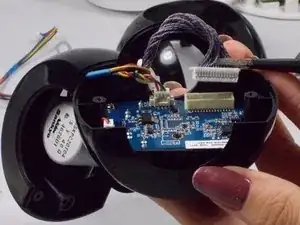

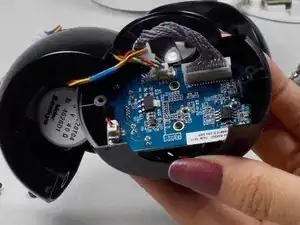

Осторожно отключите три кабеля от небольшой материнской платы с помощью безопасных пинцетов.

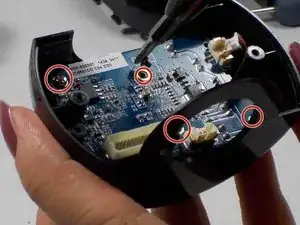

Используйте отвертку Phillips #0, чтобы удалить два черных винта длиной 2 мм, а отвертку Phillips #1, чтобы удалить два серебряных винта длиной 6 мм.

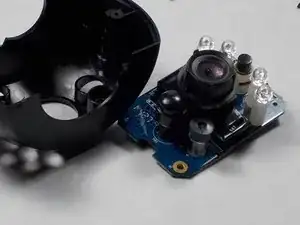

Отделите плату от черного корпуса.
Шаг 7

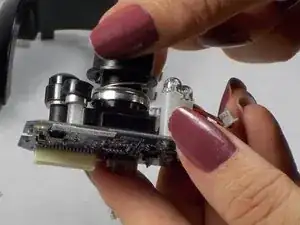

С помощью пальцев снимите кольцо регулировки фокуса.

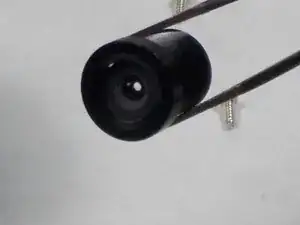

Поверните объектив, чтобы открутить его от камеры.
Замените сломанный объектив на новый и соберите все части камеры соответственно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
