Замена материнской платы D-Link DCS-5222L
Источник многих проблем может быть в неисправной материнской плате. Поскольку материнская плата — это «мозг» устройства, её отказ может вызвать множество неполадок. Здесь показано, как заменить материнскую плату для восстановления работоспособности. Вам понадобится отвертка Phillips #1, пинцет с тупыми концами и паяльник.
Шаг 1

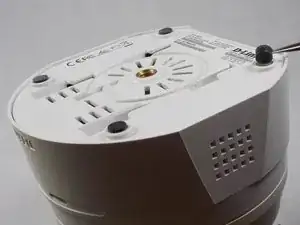

Снимите четыре резиновые ножки на нижней части камеры пальцами или пинцетом.
Шаг 2

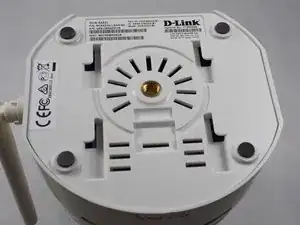

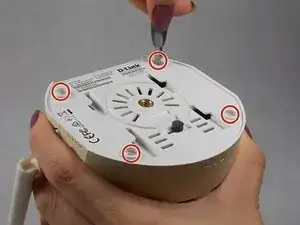

Используя отвертку Phillips #1, открутите четыре 7-мм винта, которые стали доступными после снятия ножек.
Шаг 3

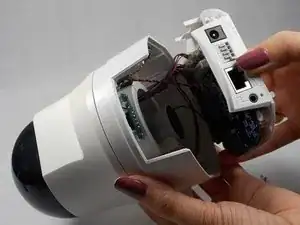

Разомкните корпус камеры руками, расколачивая нижнюю часть, чтобы отделить её от верхней оболочки.
Открывайте оболочку осторожно, так как материнская плата закреплена на нижней части корпуса; все компоненты в верхней части корпуса соответственно соединены с нижней. Также антенна Wi‑Fi установлена на верхней оболочке, но провод соединяет её с материнской платой на нижней части корпуса.
Шаг 4

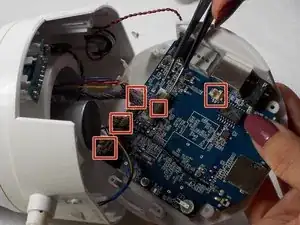

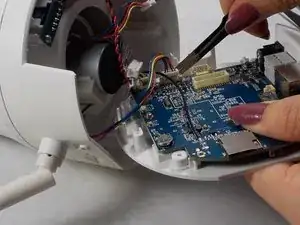

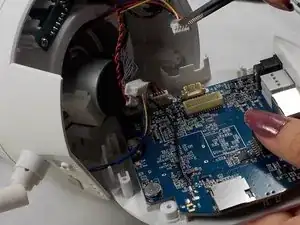

Отсоедините пять быстрых разъёмов, крепящих различные кабели к материнской плате, пальцами или пинцетом с тупыми концами.
Шаг 5

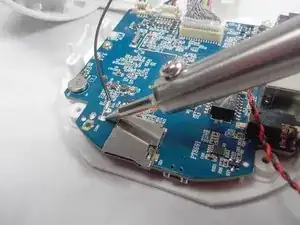

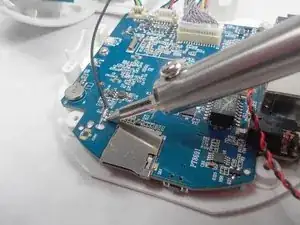

Используя паяльник, нагрейте контакты антенны на материнской плате, пока провод не освободится.
Паяльники горячие и могут обжечь вас или воспламенить горючие материалы.
Шаг 6

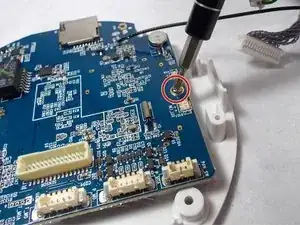

Используя отвертку Phillips #1, выкрутите один 7-мм винт, удерживающий материнскую плату на месте.
Шаг 7

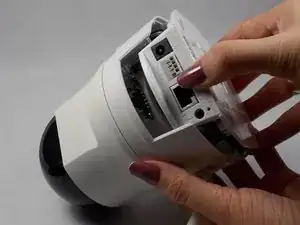

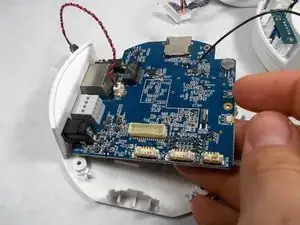

Освободите материнскую плату, покачивая её, чтобы вынуть из нижней части корпуса.

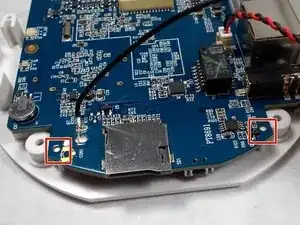

Есть два штифта, ограничивающие поворот материнской платы. Будьте терпеливы при её высвобождении.

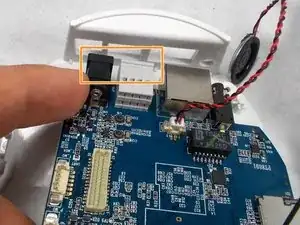

Порты питания и Ethernet имеют выступы вдоль верхней поверхности. Их необходимо выводить из корпуса под углом относительно горизонтали.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
