Замена передней панели Canary CAN100USBK
В этом руководстве показано, как заменить переднюю панель.
После удаления нижнего корпуса вы можете снять переднюю панель. Снятие передней панели обеспечивает доступ к винтам, необходимым для демонтажа материнской платы, а также дает возможность приподнять верхний корпус с помощью лопатки.
Для этой задачи потребуется лопатка.
Шаг 1

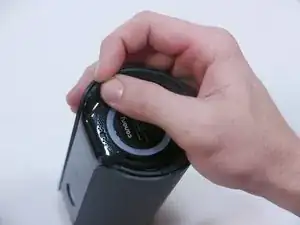

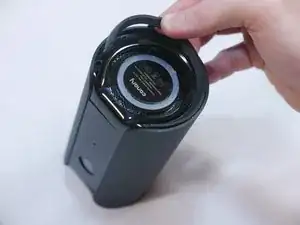

Удерживайте резиновое кольцо пальцами и потяните вверх.

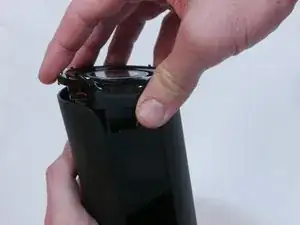

Поворачивайте Canary, вытаскивая одну вкладку за раз.
Шаг 2

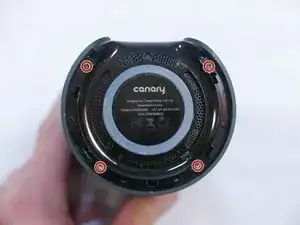

Используйте отвертку Phillips #0 для удаления четырех винтов длиной 6 мм.
Шаг 3

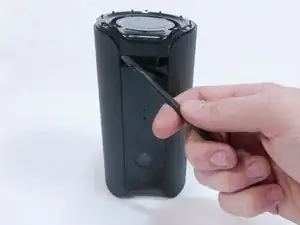

Используйте плоский конец лопатки, чтобы осторожно приподнять нижний корпус.
Чередуйте нажим на левой и правой сторонах, пока не станут видны защелки, удерживающие корпус.
Шаг 4
Не дергайте нижний корпус, иначе вы можете повредить шлейф или соединитель ZIF.

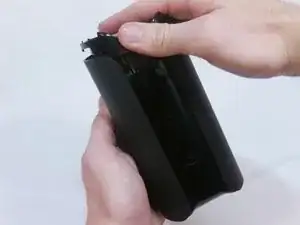

Осторожно снимите нижний корпус, ухватившись за него с обеих сторон и потянув прямо вверх.
Шаг 5

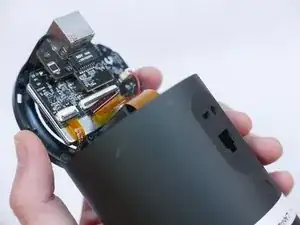

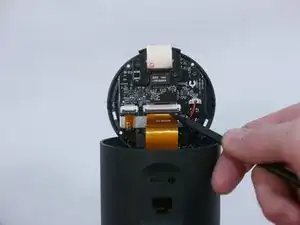

Используйте острый конец лопатки, чтобы приподнять небольшой фиксирующий клапан на соединителе ZIF (ноль силы вставки).

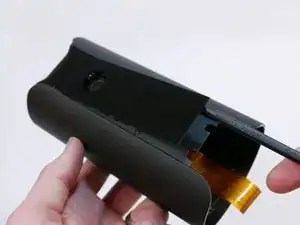

Вытяните шлейф к устройству.
Шаг 6
Под нижней частью панели есть два пустых углубления ближе к каждой стороне корпуса.

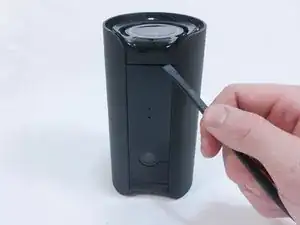

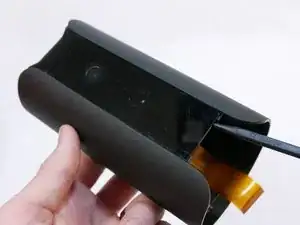

Вставьте острый край лопатки в одно из углублений под панелью и приподните вверх.
Шаг 7
Клей нужно будет повторно нанести после снятия панели.

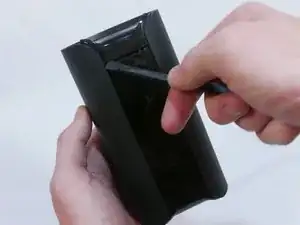

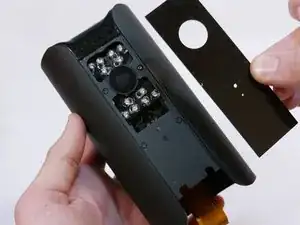

Оттяните панель от устройства.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
