Замена платы аудио и USB Canary CAN100USBK
Аудиоразъём не используется для вывода звука, а служит для передачи данных настройки стрима с телефона на Canary, поэтому его важно заменить при повреждении.
После снятия нижнего корпуса и платы Ethernet становится доступна плата аудио и USB. Помните: тяните за сам разъём питания, а не за провода, чтобы не повредить их.
Если повреждён аудиоразъём или разъём USB type C, в этом руководстве показано, как заменить плату.
Для обоих винтов можно использовать отвертку Phillips №0.
Шаг 1
Схватите резиновое кольцо пальцами и потяните вверх.
Поворачивайте Canary и вытаскивайте по одному усику за раз.
Шаг 2
С помощью отвертки Phillips №0 удалите четыре винта длиной 6 мм.
Шаг 3
Используйте плоский конец лопатки, чтобы аккуратно поддеть нижний корпус.
Поочерёдно подталкивайте вверх левую и правую стороны, пока не станут видны защёлки, удерживающие корпус.
Шаг 4
Не срывайте нижнюю часть резко, иначе вы можете повредить шлейфовый кабель или ZIF-коннектор.
Аккуратно снимите нижний корпус, удерживая его по обеим сторонам и тянув строго вверх.
Шаг 5

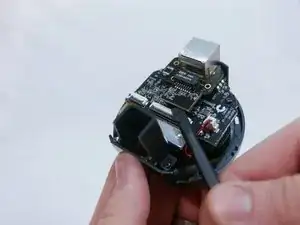

Используйте заострённый конец лопатки, чтобы перевернуть небольшую фиксирующую планку на ZIF (коннектор с нулевой силой вставки).
Вытяните шлейфовый кабель в сторону устройства.
Шаг 6

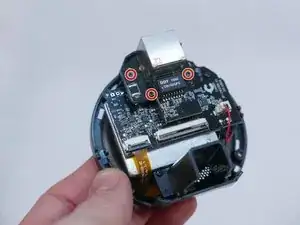

С помощью отвертки Phillips №0 удалите три винта длиной 5 мм.
Шаг 7

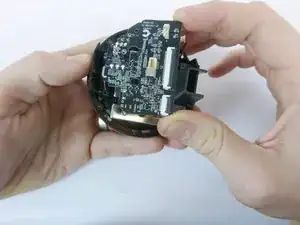

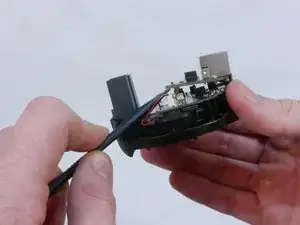

Поместите плоский конец лопатки под плату Ethernet и медленно подденьте, пока она не ослабнет.
Шаг 8

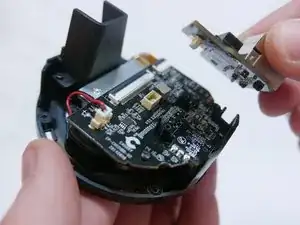

Осторожно отведите плату Ethernet от платы, расположенной под ней.
Шаг 9

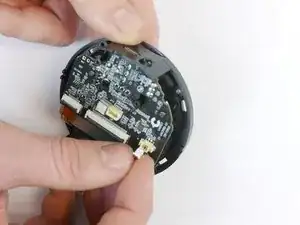

С помощью ногтей покачивайте разъём питания туда-сюда, пока он не ослабнет.
Вытяните разъём питания прямо из гнезда.
Тяните только за разъём питания, а не за провода, чтобы предотвратить повреждение.
Шаг 10

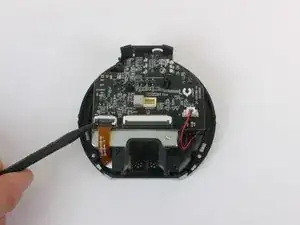

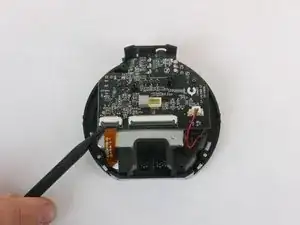

Используйте лопатку, чтобы поднять фиксирующую планку ZIF-коннектора.
Отключите шлейфовый кабель.

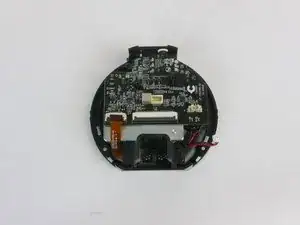

Шаг 11

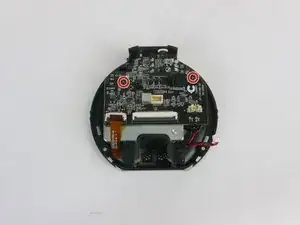

Снимите два винта Phillips №0 длиной 5 мм.
Шаг 12

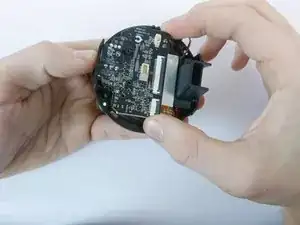

Отведите плату от нижнего корпуса, подняв конец, ближайший к дымоходу.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
