Замена инфракрасного блокирующего фильтра Canary CAN100USBK

Схватите резиновое кольцо пальцами и потяните вверх.

Поворачивайте Canary, вытягивая по одной защёлке за раз.

Используя крестовую отвертку Phillips #0, снимите четыре винта длиной 6 мм.

Используйте плоский конец лопатки, чтобы осторожно поддеть нижний корпус.

Поочерёдно подталкивайте вверх левую и правую стороны, пока не станут видны защёлки, удерживающие корпус.

Не дергайте нижнюю часть резко, иначе вы можете повредить ленточный кабель или ZIF‑разъём.

Осторожно снимите нижний корпус, удерживая его с обеих сторон и тянув строго вверх.

Используйте заострённый конец лопатки, чтобы отогнуть маленькую фиксирующую пластину на ZIF‑(разъёме с нулевым усилием вставки).

Вытяните ленточный кабель в сторону устройства.

Под нижней частью панели, близко к каждой стороне корпуса, находятся два пустых углубления.

Поместите заострённый край лопатки в одно из углублений под панелью и подденьте вверх.

После снятия панели потребуется повторно нанести клеевой слой.

Оттяните панель от устройства.

Используйте плоский конец лопатки, чтобы осторожно поддеть верхний корпус.

Поочерёдно подталкивайте вверх левую и правую стороны, пока внутренние защёлки не освободятся.

Не применяйте чрезмерную силу, иначе верхняя часть может выслететь неожиданно.

Оттяните верхний корпус от устройства.

Используя крестовую отвертку Phillips #0, отвинтите два винта длиной 5 мм.

С помощью крестовой отвертки Phillips #0 открутите шесть винтов длиной 6 мм.

Седьмой винт в нижней средней части не прикреплён к материнской плате и его снимать не нужно.

При откручивании винтов держите материнскую плату, чтобы она не упала и не повредилась.

Возьмитесь за круглый участок материнской платы и потяните его прямо наружу из устройства.

Не тяните за провода — они хрупкие и могут оторваться от разъёма.

Найдите разъём питания рядом с защитой объектива на плате инфракрасных светодиодов. Пальцами покачайте разъём питания туда‑обратно, пока он не ослабнет.

Найдите разъём питания рядом с зуммером, обозначенный «MIC IR-LED». Пальцами покачайте его туда‑обратно, пока он не станет свободным.

Снимите четыре винта Phillips #0 длиной 6 мм.

Поднимите радиатор вверх и отведите его от материнской платы.

Эти винты также удерживают плату инфракрасных светодиодов. Держите её при снятии винтов радиатора.

Поднимите плату инфракрасных светодиодов строго вверх и отведите от материнской платы.

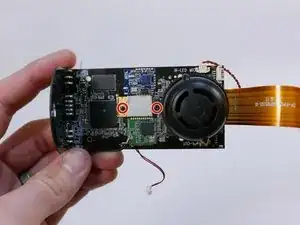

Снимите два винта Phillips #0 длиной 5 мм.

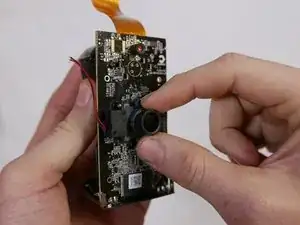

Держите узел объектива с другой стороны материнской платы, чтобы он не упал при снятии этих винтов.

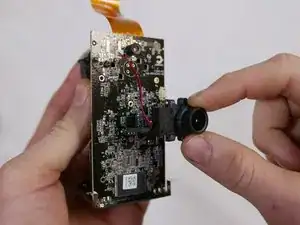

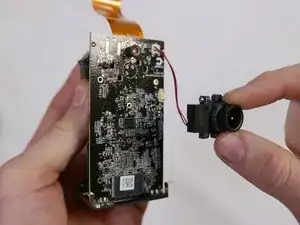

Сомкните большой и указательный пальцы вокруг верхней и нижней частей узла объектива и потяните его от материнской платы.

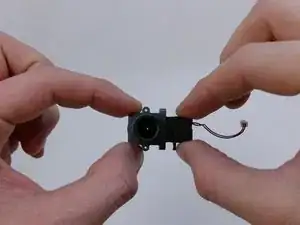

Отверните винт Phillips №0 длиной 5 мм.

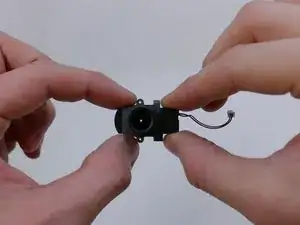

Держатель объектива имеет два отверстия под винты, но блок фильтра закреплён одним винтом. Винт не потерян.

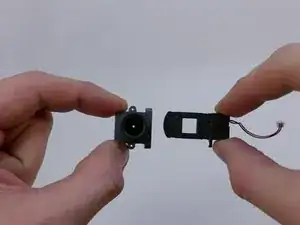

Возьмитесь за сторону фильтра с батареей и потяните, чтобы сдвинуть его наружу.
