Замена объектива Sony Cyber-Shot DSC-TX9
Данное руководство предназначено для устранения проблем, связанных с неправильной работой объектива. Оно поможет решить любые проблемы, связанные с размытыми изображениями, пустыми изображениями или искажением картинки. Этот ремонт устранит любые перечисленные выше проблемы.
Шаг 1

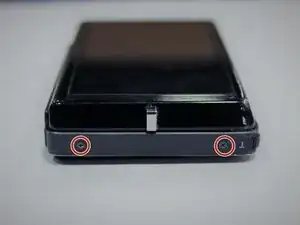

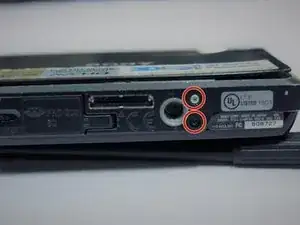

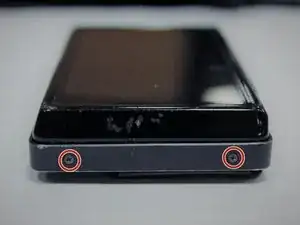

Используйте отвертку Phillips #0, чтобы открутить шесть винтов по 2 мм на внешнем корпусе камеры.
Если внутри находятся батарея или карта памяти, удалите их перед началом работы.
Шаг 2

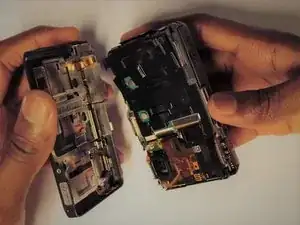

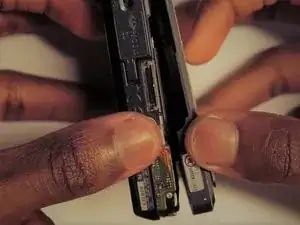

Используйте руки или лопатку, чтобы снять переднюю крышку камеры.
Если корпус не разбирается легко, не прилагайте силы.
Шаг 3

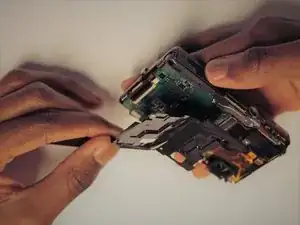

Снимите защитный черный верхний слой руками и отложите его в сторону.
Использование пинцета может быть необходимо, если крышку трудно снять.
Шаг 4

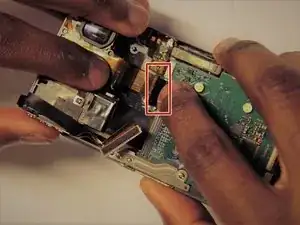

Разъем ZIF можно удалить, перевернув маленький черный фиксатор в вертикальное положение, а затем осторожно вытащив шлейф.
После этого используйте пинцет, чтобы отключить разъем с плоской верхней частью для платы объектива от материнской платы.
НЕ прилагайте силу к шлейфам, иначе они порвутся.
См. страницу (Определение и отключение кабельных разъемов) для получения помощи.
Шаг 5

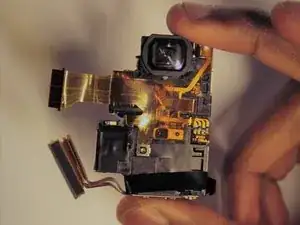

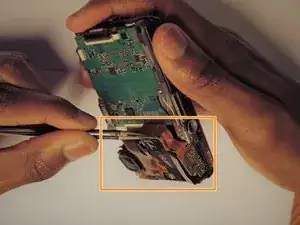

Осторожно удалите сломанный/поврежденный объектив с прикрепленной платой с помощью пинцета.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
