Замена задней крышки Sony Cyber-shot DSC-TX7

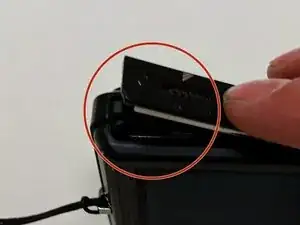

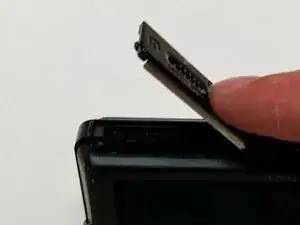

Отсек аккумулятора расположен в нижней части камеры.

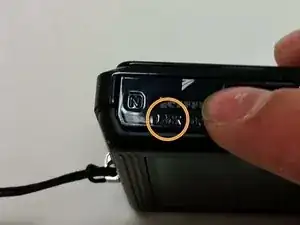

Переместите ползунок из положения «замок» в положение «открыто».

Аккумулятор не показан.

Выньте аккумулятор из отсека.

Вставьте вновь заряженный аккумулятор в отсек, как показано на схеме (внутри отсека).

Закройте крышку отсека.

Переместите ползунок обратно в положение «замок».

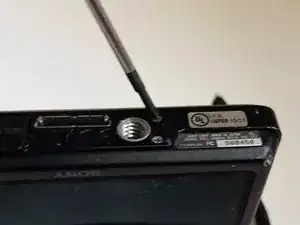

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты длиной 4 мм. Всего 6 винтов.

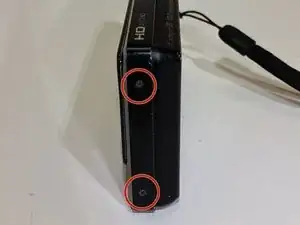

Винты длиной 4 мм расположены по бокам и внизу камеры.

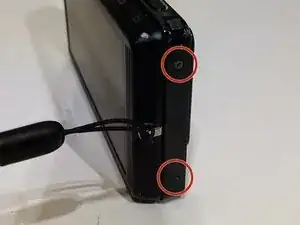

По 2 винта с каждой стороны (всего 4).

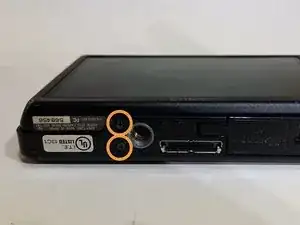

2 винта внизу.

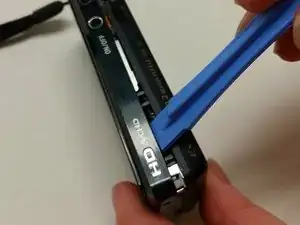

Осторожно подденьте по периметру переднюю крышку пластиковой лопаткой для вскрытия.

Аккуратно отделите переднюю крышку от корпуса камеры.

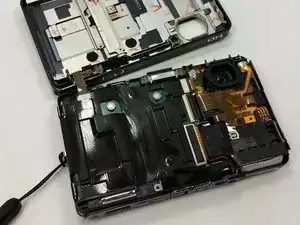

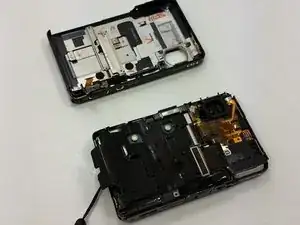

Передняя крышка теперь снята с камеры, и видна внутренняя электроника.

Передняя крышка всё ещё будет соединена плоским шлейфом. Будьте осторожны, чтобы не повредить шлейф.

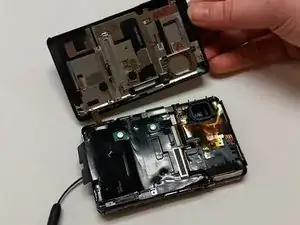

Камера с открученой и частично снятой передней крышкой.

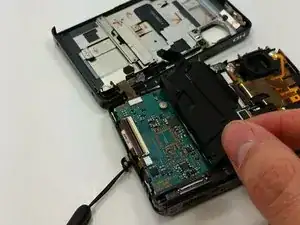

Снимите черную наклейку с материнской платы.

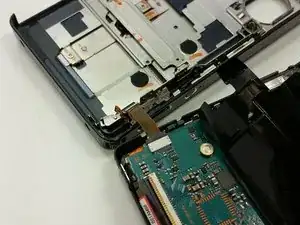

Найдите соединительный шлейф между передней крышкой и корпусом устройства.

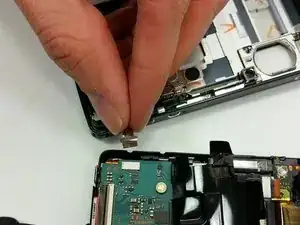

Выньте шлейф из разъёма так, чтобы они были полностью отключены.

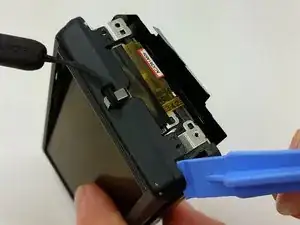

Используйте пластиковой лопаткой для вскрытия, чтобы отделить заднюю крышку от внутренней начинки.

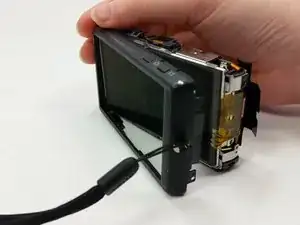

Продолжайте до тех пор, пока задняя крышка не станет свободно сниматься с внутренней части.

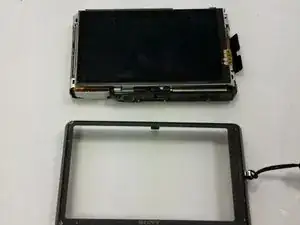

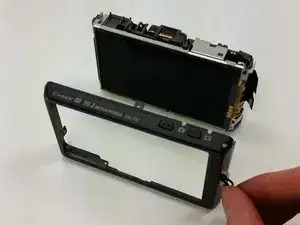

Снимите заднюю крышку, чтобы она полностью отделилась от корпуса устройства.
