Замена светодиодного экрана Sony Cyber-Shot DSC-TX9

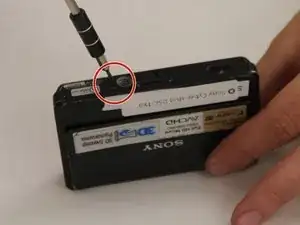

Удалите все винты с внешней стороны камеры. В общей сложности необходимо удалить 6 винтов.

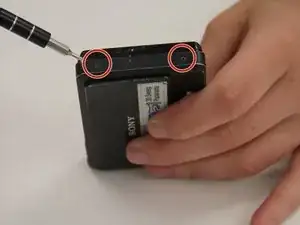

Используйте винт 0001. Обратите внимание, что первые два винта находятся в первом круге.

После того как все винты удалены, откройте крышку батареи.

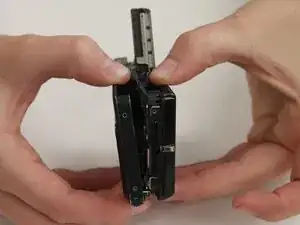

Снимите переднюю панель камеры, размножив два элемента друг от друга.

Передняя панель частично прикреплена к корпусу камеры с помощью шлейфа. Отделяйте осторожно.

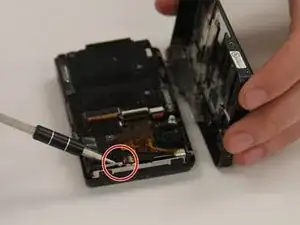

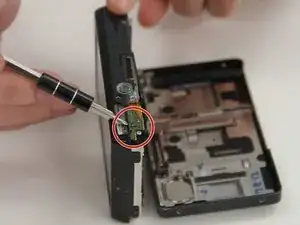

Затем удалите два серебряных винта внутри камеры.

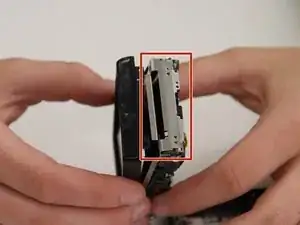

Снимите заднюю панель камеры, аккуратно потянув внутреннюю панель на себя.

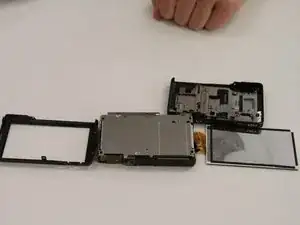

После снятия задней панели камера должна выглядеть как на втором изображении. Светодиодный экран будет свободно доступен для замены.

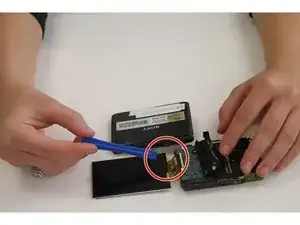

Используйте лопатку, чтобы вынуть шлейф, подключенный к ЖК-экрану.

Вам могут понадобиться пинцеты, чтобы отвести черный зазор для доступа к разъему шлейфа.

Подключите новый ЖК-экран.

Следуйте предыдущим шагам в обратном порядке, чтобы собрать камеру обратно.
