Замена экрана ЖК-дисплея Sony Cyber-shot DSC-TX7

Отсек батареи находится на нижней стороне камеры.

Переместите ползунок из положения «замок» в положение «открыто».

Батарея не показана.

Извлеките батарею из отсека.

Вставьте полностью заряженную батарею в отсек, как показано на схеме (расположение указано в отсеке).

Закройте крышку отсека.

Переместите ползунок обратно в положение «замок».

Используйте отвёртку Phillips #00 для удаления винтов длиной 4 мм. Всего 6 винтов.

Винты длиной 4 мм находятся по боковым сторонам и на нижней части камеры.

По два винта с каждой стороны (всего 4).

Два винта на нижней стороне.

Осторожно подденьте переднюю крышку пластиковой инструментом по периметру.

Аккуратно отделите переднюю крышку от корпуса камеры.

Передняя крышка теперь снята с камеры, и внутренние компоненты стали видны.

Передняя крышка остаётся присоединённой через тонкий гибкий шлейф. Будьте осторожны, чтобы не повредить его.

Камера с открученной и частично снятой передней крышкой.

Снимите чёрную наклейку с материнской платы.

Найдите соединительный шлейф между передней крышкой и корпусом устройства.

Извлеките шлейф из разъёма соединения, полностью отключив его.

С помощью пластиковой инструмента отделите заднюю крышку от внутренних компонентов.

Продолжайте, пока задняя крышка не сможет быть отведена от внутренних частей.

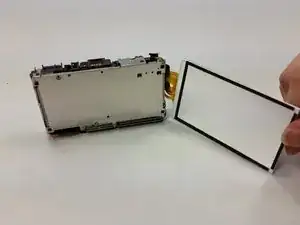

Удалите заднюю крышку, чтобы она полностью отделилась от корпуса устройства.

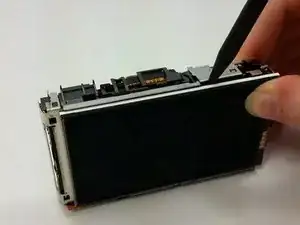

Подденьте экран ЖК-дисплея лопаткой с задней стороны камеры.

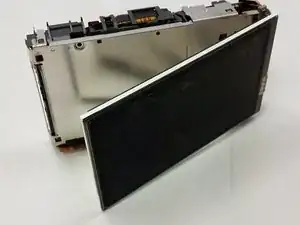

Отверните экран в сторону от корпуса устройства.

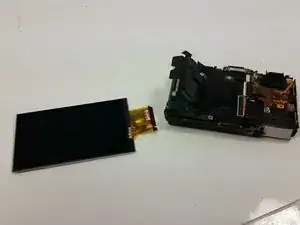

Разместите камеру, как показано, чтобы экран и корпус камеры находились рядом, соединённые жёлтым шлейфом.

Отогните назад чёрную наклейку, покрывающую материнскую плату.

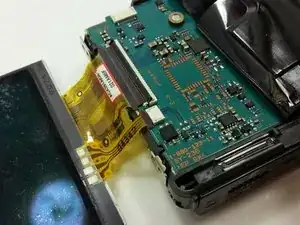

Найдите разъём подключения жёлтого шлейфа.

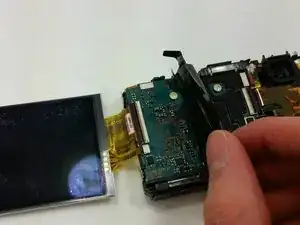

Переведите чёрную защёлку, удерживающую шлейф, в сторону корпуса камеры.

Извлеките жёлтый шлейф из разъёма подключения.

Экран ЖК-дисплея теперь полностью отделён от корпуса устройства.
