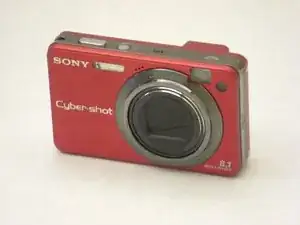

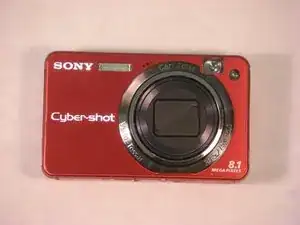

Замена ЖК-экрана Sony Cyber-shot DSC-W150

Винты в камере очень маленькие, поэтому рекомендуется иметь небольшую ёмкость для всех винтов при их извлечении.

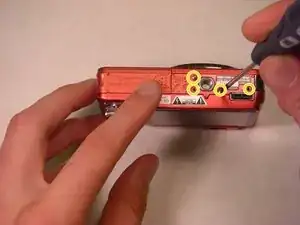

Возьмите отвертку и выкрутите четыре серебристых винта на нижней части камеры.

На фотографии объектив обращён от Вас, а ЖК-экран — к Вам.

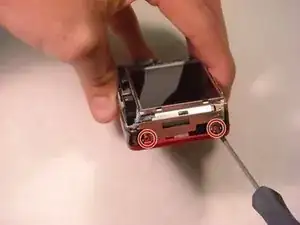

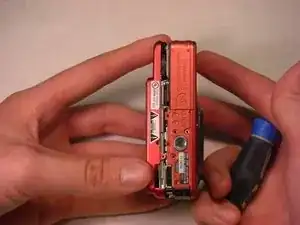

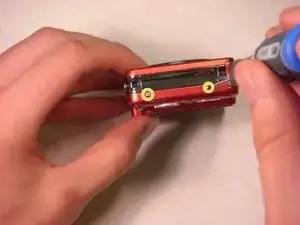

С правой стороны камеры выкрутите два серебристых винта отверткой.

На фотографии объектив обращён от Вас, а ЖК-экран — к Вам.

С левой стороны камеры выкрутите два серебристых винта отверткой.

На фотографии объектив обращён от Вас, а ЖК-экран — к Вам.

Осторожно отведите заднюю крышку, удерживая обе стороны камеры и раздвигая их.

После отведения задней крышки аккуратно снимите её.

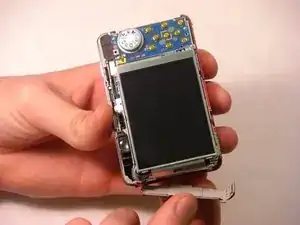

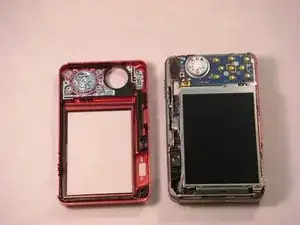

Задняя крышка теперь должна быть отделена от корпуса камеры.

Следите за маленькими винтами, которые вы извлекаете.

Открытие, снятие и/или замена передней панели могут аннулировать гарантию производителя.

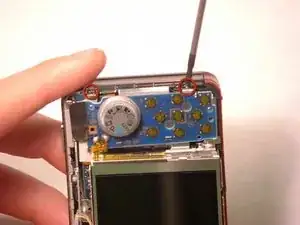

Снимите два винта в верхней части корпуса камеры.

После снятия винтов аккуратно отведите пластиковую деталь, подтянув её пальцами, как показано на иллюстрации.

После отщёлкивания пластиковой детали выкрутите находящийся там винт.

Удалите винт, крепящий переднюю панель к электрическим компонентам.

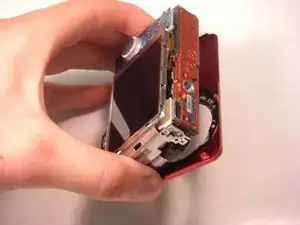

С противоположной стороны корпуса аккуратно ослабьте и снимите панель, плотно потянув её пальцами.

Будьте осторожны, чтобы не сломать хрупкие детали и не поцарапать ЖК-экран.

Выкрутите два винта, соединяющие переднюю панель с электрическими компонентами, используя отвертку.

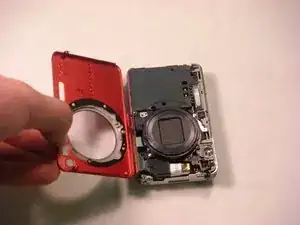

Осторожно отведите переднюю панель, слегка потянув её пальцами.

Будьте осторожны, чтобы не поцарапать открытые электрические компоненты.

Полностью снимите переднюю панель с камеры и отложите её в сторону.

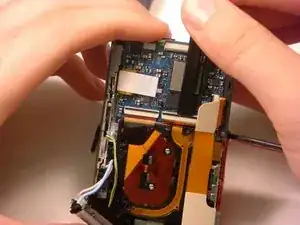

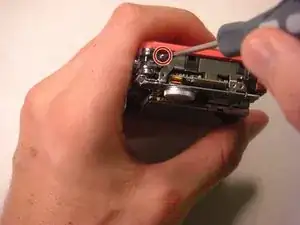

Последний винт находится в нижнем левом углу правой стороны камеры.

С помощью отвертки выкрутите последний винт, крепящий ЖК/панель управления к корпусу камеры с правой стороны.

Для повторной сборки важно отслеживать, какие винты из каких отверстий были удалены.

На этом этапе все винты с левой и правой сторон камеры должны быть удалены.

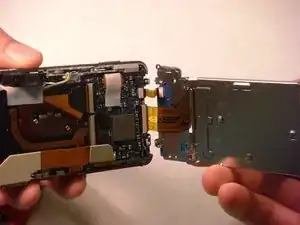

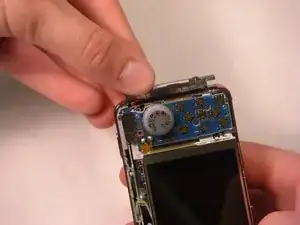

Обращая пристальное внимание на проводку справа, осторожно отведите левую сторону монтажной пластины ЖК от оставшейся части камеры.

НЕ отсоединяйте электрические провода, соединяющие правую сторону ЖК с камерой.

Эта фотография служит для определения действия, необходимого для освобождения шлейфов, а не для указания точного положения выполнения шага.

Шаг относится к большему шлейфу, соединяющему ЖК-экран и плату.

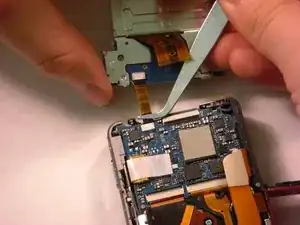

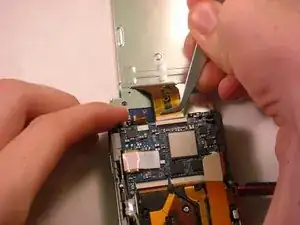

Используя лопатку, заведите плоский конец между чёрной фиксирующей планкой и платой.

Осторожно поднимите чёрную планку в вертикальное положение.

После подъёма чёрной планки шлейф должен освободиться из разъёма.

С помощью пинцета аккуратно извлеките большой шлейф из его разъёма на плате.

Малый шлейф, находящийся слева от большого, не зафиксирован чёрной планкой.

С помощью пинцета аккуратно извлеките маленький шлейф из его разъёма на плате.

Отпаивайте маленький шлейф, соединяющий панель управления с ЖК-экраном.

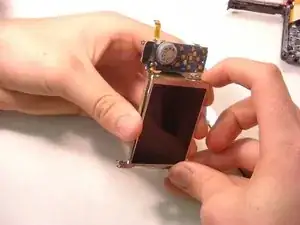

Теперь ЖК/панель управления полностью сняты и готовы к замене.
