Замена вспышки Sony Cyber-Shot DSC-TX9

Камеры

Этот ремонт решит любые проблемы, связанные с malfunction вспышки. Например, если вспышка не срабатывает или не такая яркая, как должна быть, этот ремонт исправит эти недостатки.

Шаг 1

Используйте отвертку Phillips #0, чтобы открутить шесть винтов по 2 мм на внешнем корпусе камеры.

Если в камере находится батарея или SD-карта, удалите их перед началом процесса.

Шаг 2

Используйте руки или лопатку, чтобы снять переднюю крышку камеры.

Если корпус не легко разбирается, не применяйте силу.

Шаг 3

Снимите защитный черный слой рукой и уберите его в сторону.

Возможно, потребуется использовать пинцет, если крышка трудно снимается.

Шаг 4

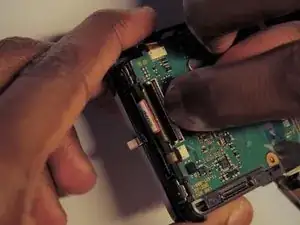

Разъём ZIF можно отсоединить, подняв маленький черный фиксатор в вертикальное положение и аккуратно выдвинув плоский шлейф.

После этого используйте пинцет, чтобы отключить разъем для платы схемы объектива от материнской платы.

НЕ прикладывайте силу к шлейфам, иначе они порвутся.

Обратитесь к странице (Определение и отключение кабельных разъемов) за помощью.

Шаг 5

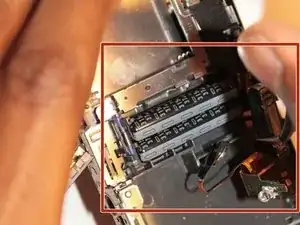

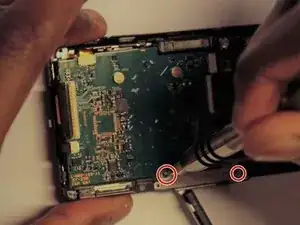

Удалите два винта с металлической пластины внизу.

Отсоедините кабели без предохранителей, выдвинув их.

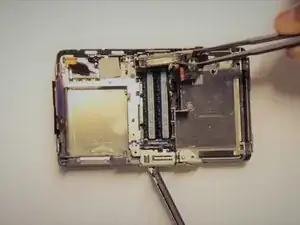

Отсоедините кабели разъёмов ZIF, подняв маленький черный фиксатор в вертикальное положение и аккуратно выдвинув кабель.

Удаляйте шлейфы медленно и осторожно, иначе они ПОРВУТСЯ.

Винты типа Phillips, размер головки Y0 и длиной 0,3 мм.

Шаг 6

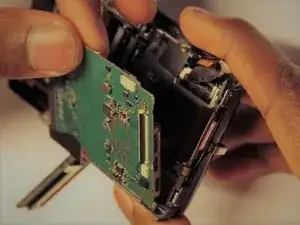

Аккуратно снимите плату

Перевод руководства с ifixit.com
