Замена картридера Sony Cyber-Shot DSC-TX9

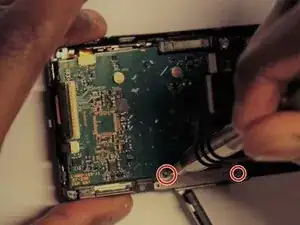

Отвинтите шесть винтов 2 мм на корпусе камеры крестовой отверткой Phillips #0.

Если внутри находится аккумулятор или карта SD, выньте их перед началом работы.

Снимите переднюю крышку камеры руками или пластиковой лопаткой.

Если корпус не разъединяется легко, не прилагайте силу.

Снимите защитный чёрный слой покрытия руками и отложите в сторону.

При затруднённом снятии покрытия может потребоваться использование пинцета.

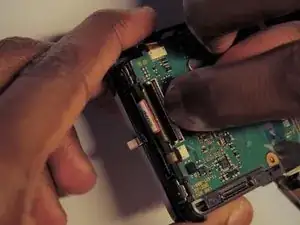

Разъём ZIF можно отсоединить, переведя небольшой чёрный фиксатор в вертикальное положение, после чего аккуратно вытяните шлейф.

После этого с помощью пинцета отключите плоский разъём платы объектива от материнской платы.

НЕ тяните шлейфы с усилием — они порвутся.

Обратитесь к странице (Распознавание и отключение кабельных разъёмов) за помощью.

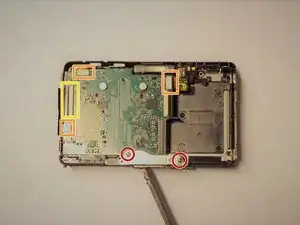

Отвинтите два винта, крепящих металлическую пластину снизу, крестовой отверткой.

Отсоедините меньшие шлейфы, аккуратно вытянув их.

Отсоедините большой шлейф, переведя небольшой чёрный фиксатор в вертикальное положение и затем аккуратно вытянув шлейф.

Отключайте шлейфы медленно и осторожно, иначе они порвутся.

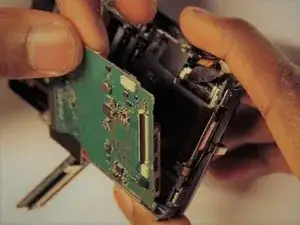

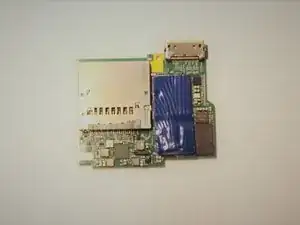

Аккуратно извлеките плату схемы карт памяти.

Плата должна выходить при небольшом усилии. Если она не выходит, убедитесь, что все соединения отключены.
