Замена матрицы изображения Sony Cyber-shot DSC-W150

Винты в камере чрезвычайно маленькие, поэтому рекомендуется иметь небольшой контейнер для хранения всех винтов по мере их извлечения.

Возьмите отвертку и снимите четыре серебристых винта снизу корпуса камеры.

На изображении объектив направлен от вас, а ЖК-экран — к вам.

С правой стороны камеры с помощью отвертки удалите два серебристых винта.

На изображении объектив направлен от вас, а ЖК-экран — к вам.

С левой стороны камеры с помощью отвертки удалите два серебристых винта.

На изображении объектив направлен от вас, а ЖК-экран — к вам.

Осторожно снимите заднюю крышку, держась за обе стороны корпуса и раздвигая их.

После ослабления задней крышки аккуратно снимите её.

Задняя крышка теперь должна быть отделена от корпуса камеры.

Следите за маленькими винтами, которые вы извлекаете.

Открытие, снятие и/или замена передней крышки может лишить вас гарантии производителя.

Снимите два винта в верхней части корпуса камеры.

После снятия винтов аккуратно отожмите пластиковую деталь, как показано, уверенно потянув её пальцами.

После отжатия пластиковой детали требуется удалить один винт.

Удалите винт, соединяющий переднюю крышку с электроникой.

С другой стороны корпуса аккуратно ослабьте и снимите крышку, уверенно потянув её пальцами.

Будьте осторожны, чтобы не сломать хрупкие элементы и не поцарапать ЖК-экран.

Снимите два винта, соединяющие переднюю крышку с электроникой, с помощью отвертки.

Осторожно ослабьте переднюю крышку, аккуратно расшатывая её пальцами.

Будьте осторожны, чтобы не поцарапать открытые электрические компоненты.

Полностью снимите переднюю крышку с камеры и отложите её в сторону.

Следуйте шагам 16 и 17 из предварительного требования по ЖК-экрану. Руководство по ремонту ЖК-экрана

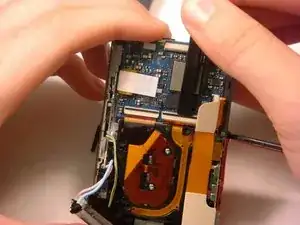

Удалите два серебристых винта и два чёрных винта, удерживающих матрицу изображения на месте.

С помощью лопатки вставьте плоский наконечник между чёрной планкой и печатной платой.

Осторожно поднимите чёрную планку в вертикальное положение.

Повторите первые два пункта для разъёма печатной платы непосредственно слева от показанного на этом изображении.

Используйте пинцет, чтобы аккуратно вынуть шлейфы из разъёмов печатной платы.

Осторожно извлеките матрицу изображения и установите новую матрицу.
