Замена объектива Nikon COOLPIX S9500

Открутите три винта длиной 4 мм снизу камеры с помощью отвёртки Phillips #00.

Открутите один винт длиной 3,5 мм снизу камеры с помощью отвёртки Phillips #00.

Расположив камеру перед собой задней стороной, сдвиньте защёлку отсека влево.

Откройте крышку отсека батареи.

Открутите винт длиной 3,5 мм изнутри с помощью отвёртки Phillips #00.

Расположив экран перед собой, найдите два винта длиной 3,5 мм на левой стороне камеры. Открутите их с помощью отвёртки Phillips #00.

Расположив экран перед собой, найдите три винта длиной 3,5 мм на правой стороне камеры. Открутите их с помощью отвёртки Phillips #00.

Два винта находятся под крышками разъёмов.

Найдите место стыка корпуса.

С помощью пластиковой лопатки подденьте шов, чтобы снять корпус камеры.

Может потребоваться несколько попыток, чтобы снять корпус. Не забывайте поддевать все участки шва по периметру камеры, а не только в одном месте.

Сдвиньте жёлтую навигационную панель вправо, чтобы можно было поднять её вверх.

Для отделения панели может потребоваться небольшое усилие.

Будьте осторожны, чтобы не повредить шлейф, который всё ещё подключён к камере.

Открутите три винта длиной 4 мм с помощью отвёртки Phillips #00.

Найдите магнит и медную ленту на левой стороне камеры.

Аккуратно отклейте медную ленту от металлической пластины.

Медная лента приклеена, поэтому потребуется небольшое усилие для её отсоединения.

Поднимите экран и поверните его вправо, обнажив печатную плату.

Навигационная панель должна оставаться подключённой к плате через шлейф, как указано красным.

Отсоедините шлейф, соединяющий экран и печатную плату.

Открутите три винта длиной 4 мм с помощью отвёртки Phillips #00.

Отсоедините шлейф с левой стороны камеры.

Для этого поднимите небольшую чёрную полоску ногтем и поверните её на 60 градусов поверх разъёма. Эти разъёмы хрупкие, поэтому не прилагайте слишком большое усилие. Теперь можно легко извлечь плоский кабель (аналогично для других разъёмов).

С помощью пинцета снимите крышку объектива.

Убедитесь, что эта хрупкая деталь не будет повреждена.

Открутите винт длиной 3,5 мм, фиксирующий плату Wi-Fi.

Отведите плату Wi-Fi в сторону от устройства.

Плата Wi-Fi ещё не отсоединена. Будьте осторожны, чтобы не повредить провода.

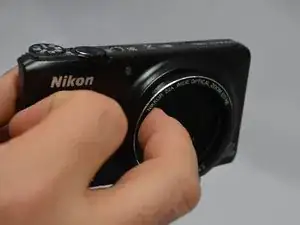

Аккуратно надавите на объектив с передней стороны камеры, чтобы ослабить его.

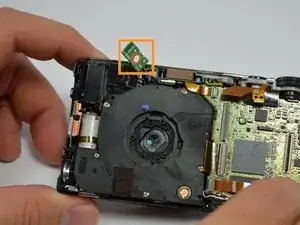

Поднимите блок объектива с другой стороны, чтобы он полностью освободился из корпуса.

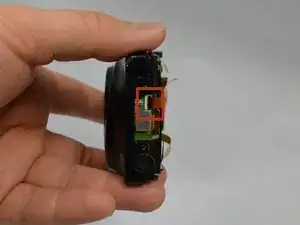

Блок объектива всё ещё подключён через шлейф.

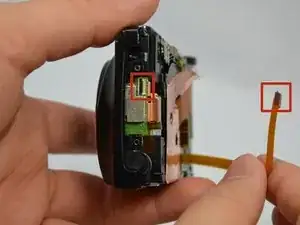

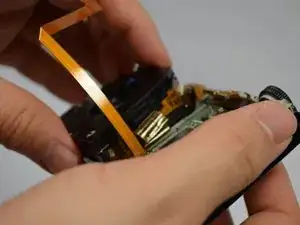

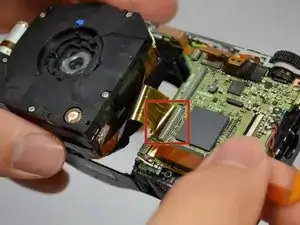

Отсоедините шлейф, соединяющий блок объектива и печатную плату.

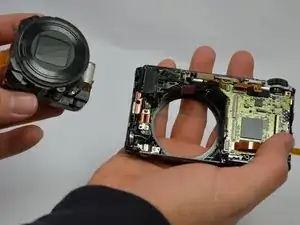

Теперь объектив можно извлечь из камеры.
