Замена корпуса вспышки Nikon Coolpix S9700
Если вспышка изношена и не удерживается в защелнутом положении, возможно, потребуется новый корпус вспышки. Для выполнения этого ремонта не требуется глубокое знание S9700, но понадобится уверенная рука.
Шаг 1
Нажмите кнопку ВКЛ/ВЫКЛ, чтобы выключить S9700.
Если этого не сделать, можно повредить S9700 или получить электрический удар.
Шаг 2
Переверните S9700 корпусом вниз
Поместите палец на крышку отсека батареи и аккуратно сдвиньте её в направлении передней части S9700.
Крышка откроется сама.
Шаг 3
Нажмите желтую защёлку внутри отсека для батареи в направлении стрелки. Это позволит батарее подпрыгнуть вверх.
Шаг 4
Возьмите батарею и извлеките её.
Шаг 5

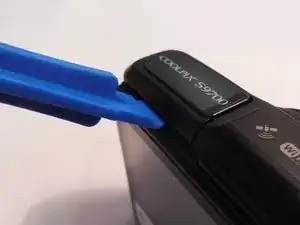

Поместите ноготь или пластиковый инструмент для вскрытия в зазор между корпусом камеры и корпусом вспышки.

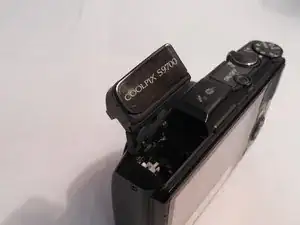

Осторожно подденьте корпус вспышки. Он автоматически отщёлкнется вверх.
Шаг 6

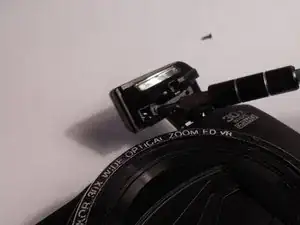

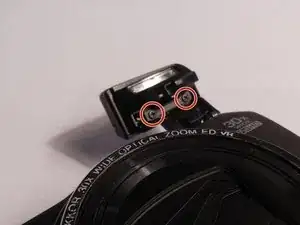

Снимите два винта J000 длиной 4 мм, расположенных внизу корпуса вспышки.

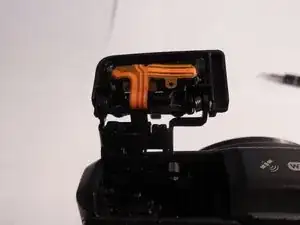

Теперь корпус будет держаться только на шлейфе питания.
Шаг 7

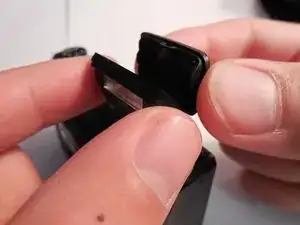

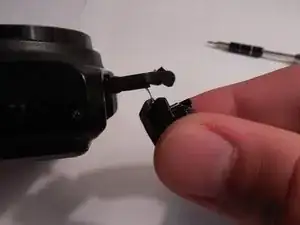

Используя пальцы или пластиковый инструмент для вскрытия, отделите заднюю половину от передней половины корпуса вспышки. Передняя половина останется на месте.
Резкая или сильная сила может оторвать блок питания вспышки.
Шаг 8

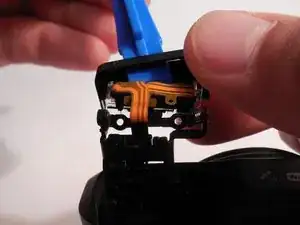

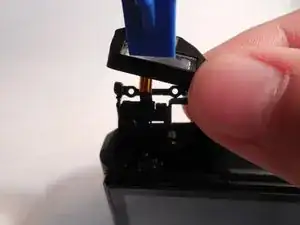

Поместите пластиковый инструмент для вскрытия на прозрачную линзу вспышки.

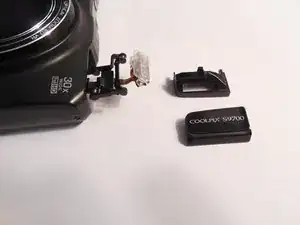

Осторожно нажмите на линзу, чтобы снять переднюю половину корпуса вспышки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
