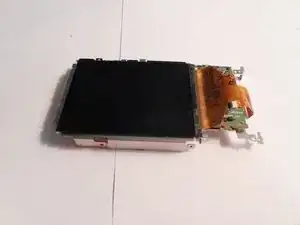

Замена экрана Nikon Coolpix S9700

Нажмите кнопку ВКЛ/ВЫКЛ, чтобы выключить S9700.

Не выполненная операция может повредить S9700 или вызвать электрический удар.

Положите S9700 вверх дном.

Положите палец на крышку отсека батареи и осторожно сдвиньте её в сторону передней части S9700.

Крышка откроется самостоятельно.

Нажмите жёлтую защёлку внутри отсека батареи в направлении стрелки. Это позволит батарее выскочить.

Возьмите батарею и выньте её.

Удалите два винта J000 длиной 4 мм и три винта J000 длиной 3 мм с нижней части S9700.

Три винта по 3 мм расположены на стороне, противоположной отсеку батареи.

Два винта по 4 мм находятся на стороне с отсеком батареи. Один из этих винтов находится внутри отсека батареи. Откройте его для доступа.

Удалите один винт J000 длиной 3 мм на левой стороне S9700 (сторона без разъёмов).

Удалите два винта J000 длиной 3 мм на правой стороне (сторона с разъёмами HDMI и зарядки).

Один из этих винтов находится под крышкой разъёма HDMI. Приподнимите крышку разъёма для доступа.

Вставьте пластиковый инструмент для открывания в нижней части S9700 между передней и задней панелями.

Поверните пластиковый инструмент для раскрытия обеих половин.

Когда обе половины разделятся, крышка HDMI, крышка зарядного порта и переключатель ВКЛ/ВЫКЛ выпадут.

К задней панели прикреплён гибкий ленточный кабель. Сильное усилие при снятии задней панели может его порвать.

Удалите три серебристых винта J000 длиной 3 мм на задней панели, удерживающих серебристый компонент кнопки/диска к панели и ленте.

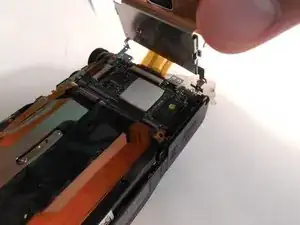

Аккуратно снимите заднюю панель.

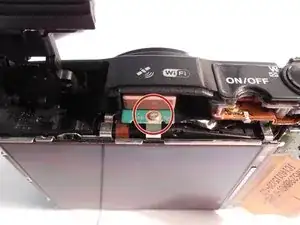

Удалите винт J000 длиной 2 мм, расположенный в верхней части S9700 прямо под маркировкой спутниковой карты и Wi‑Fi.

Удалите два винта J000 длиной 4 мм сразу под кольцом зума.

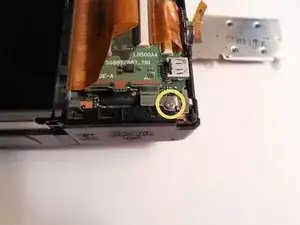

Удалите винт J000 длиной 4 мм прямо над отсеком батареи.

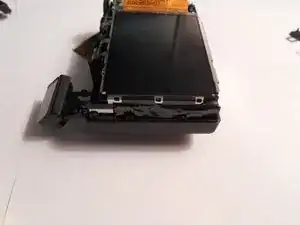

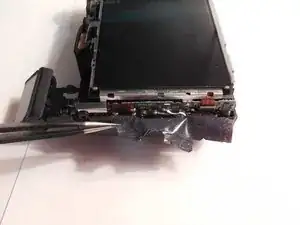

Удалите чёрную плёнку на левой стороне монитора с помощью пинцета.

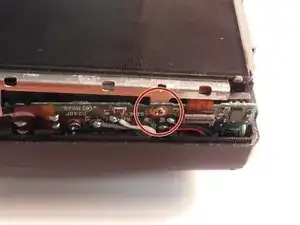

Удалите винт J000 длиной 2 мм, находящийся под чёрной плёнкой.

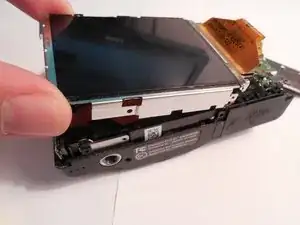

Поднимите монитор от остальной части S9700.

К монитору прикреплён ленточный кабель. Поднимайте очень аккуратно.

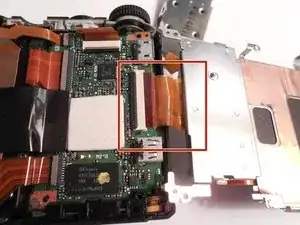

Осторожно уложите монитор, чтобы полностью увидеть ленточный кабель.

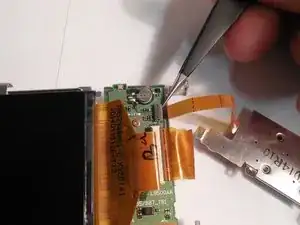

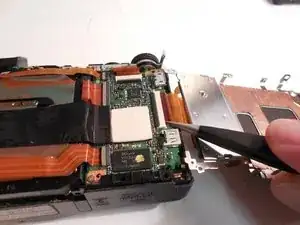

Используйте пинцет, чтобы снять ленточный кабель. Захватите как можно ближе к месту подключения, чтобы не порвать его.

Двигайтесь из стороны в сторону пинцетом, вытягивая лишь немного за раз.

Будьте очень осторожны при работе с ленточным кабелем. S9700 может перестать работать, если кабель повредится.

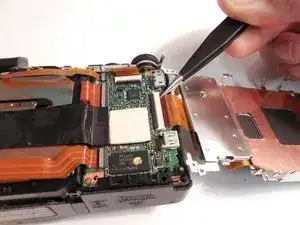

Отсоедините ленточный кабель, соединяющий монитор и серебристый компонент кнопки/диска. Выполните это так же, как и с другим ленточным кабелем.

Будьте очень осторожны при работе с ленточными кабелями. S9700 может перестать работать, если вы повредите их каким‑либо образом.
