Замена экрана LCD Nikon Coolpix S9050

Переверните камеру вверх дном.

Сдвиньте механический замок влево.

Нажмите на желтую фиксацию вверх, пока аккумулятор не поднимется.

Выньте аккумулятор.

Необходимые инструменты: отвертка PH00

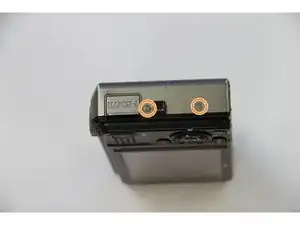

Удалите два винта с левой стороны камеры.

Удалите два винта с правой стороны камеры.

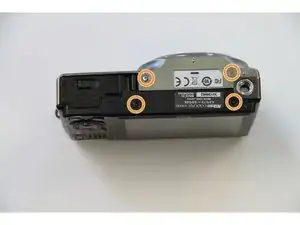

Удалите четыре винта с нижней части камеры.

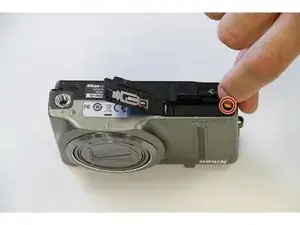

Удалите винт, расположенный внутри отсека для аккумулятора.

Используйте синий инструмент для поддевания и отделите черную заднюю панель от камеры.

Как только черная панель будет отделена, аккуратно отклейте заднюю панель от передней части камеры.

Убедитесь, что все четыре стороны задней обшивки отделены от камеры, прежде чем окончательно ее разобрать. Если не снимать равномерно, могут сломаться пластиковые крепления.

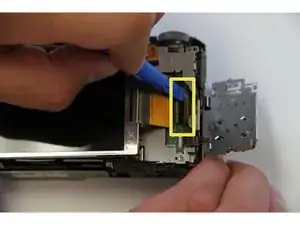

Возьмите синий инструмент для поддевания и поднимите коричневую защелку на разъеме ZIF, которая удерживает экранный штырь на месте.

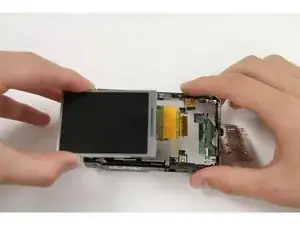

Как только коричневая защелка на разъеме ZIF будет поднята, аккуратно поднимите экран и оторвите его от камеры.

Экран и экранный штырь отсоединятся от материнской платы.

Возьмите новый экран и вставьте штырь в разъем ZIF, в который был подключен предыдущий экран.

Закройте коричневую защелку на разъеме ZIF и установите экран на место.

Верните поворотный клапан в исходное положение.
