Замена материнской платы Nikon Coolpix S9050

Камеры

Материнская плата является центральным узлом для связи между всеми компонентами устройства. Если несколько компонентов перестали работать, материнская плата может быть неисправной и ее необходимо заменить. Этот гид поможет вам в замене материнской платы на Nikon Coolpix S9050.

Шаг 1

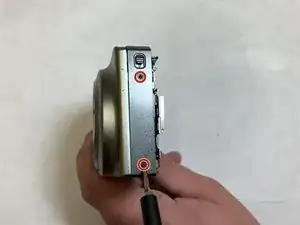

Используя отвертку Phillips #000, удалите два черных винта 3,2 мм с обеих сторон камеры.

Поставьте камеру лицевой стороной вниз и снимите четыре серебряных винта 3,2 мм, используя ту же отвертку.

Шаг 2

Снимите рамку дисплея и обрамление с основного корпуса камеры.

Шаг 3

Нажмите вниз и потяните панель кнопок Меню/OK к экрану.

Это освободит панель от слотов.

Шаг 4

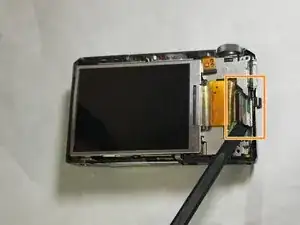

Поднимите черные пластиковые язычки, которые удерживают панель.

Осторожно потяните панель, чтобы отсоединить шлейф дисплея от корпуса камеры.

Шаг 5

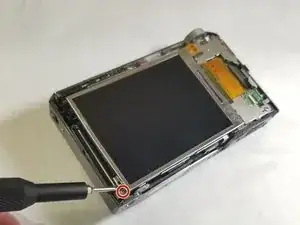

Удалите два серебряных винта 3,2 мм по обеим сторонам дисплейного экрана, используя отвертку Phillips #000.

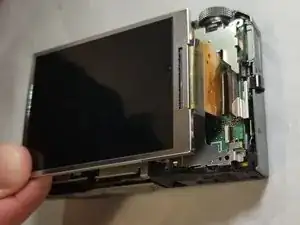

Используйте лопатку, чтобы отсоединить шлейф дисплея и снять экран.

Шаг 6

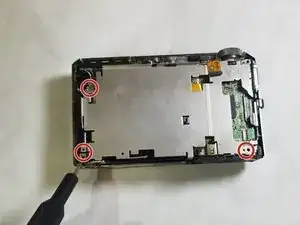

Удалите три серебряных винта 3,2 мм, окружающих металлическую панель, с помощью отвертки Phillips #000.

Шаг 7

Удалите два серебряных винта 3,2 мм с боковых панелей, используя отвертку Phillips #000.

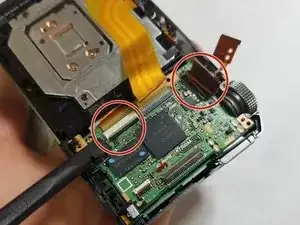

Шаг 8

Замена материнской платы Nikon Coolpix S9050Перевод руководства с ifixit.com
