Замена панели навигации Nikon COOLPIX S9500

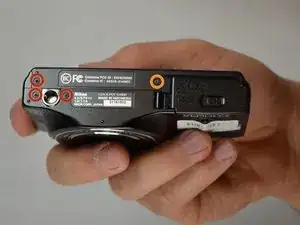

Открутите три винта длиной 4 мм с нижней части камеры с помощью отвёртки Phillips №00.

Открутите один винт длиной 3,5 мм с нижней части камеры с помощью отвёртки Phillips №00.

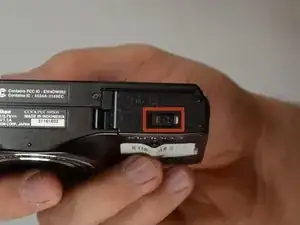

Поверните камеру нижней частью к себе, сдвиньте защёлку отсека влево.

Откройте крышку отсека батареи.

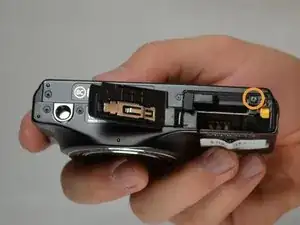

Открутите винт длиной 3,5 мм изнутри с помощью отвёртки Phillips №00.

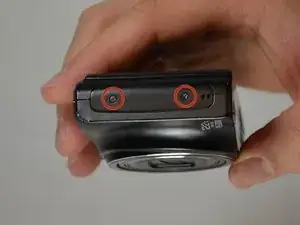

Разверните экран к себе, найдите два винта длиной 3,5 мм на левой боковой стороне камеры. Открутите их с помощью отвёртки Phillips №00.

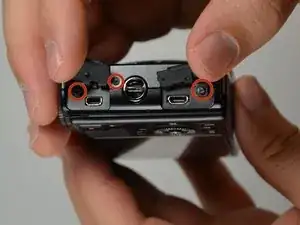

Разверните экран к себе, найдите три винта длиной 3,5 мм на правой боковой стороне камеры. Открутите их с помощью отвёртки Phillips №00.

Два из винтов находятся под заглушками разъёмов.

Найдите место стыка корпуса.

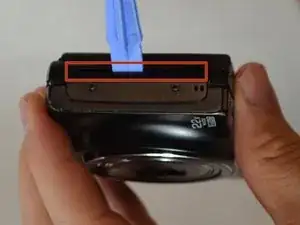

С помощью пластиковой лопатки подденьте стык, чтобы снять корпус камеры.

Возможно, потребуется несколько попыток, чтобы снять корпус. Не забывайте поддевать по всему периметру стыка, а не в одной точке.

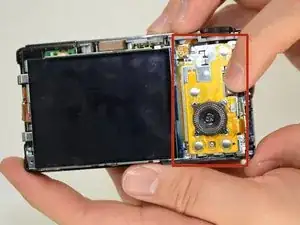

Сдвиньте жёлтую панель навигации вправо, чтобы можно было её поднять.

Панель может потребовать небольшого усилия для отделения.

Будьте осторожны, не повредите шлейф, который ещё прикреплён к камере.

Открутите три винта длиной 4 мм с помощью отвёртки Phillips №00.

Найдите магнит и медную ленту на левой стороне камеры.

Аккуратно оттяните медную ленту от металлической пластины.

Медная лента приклеена, поэтому потребуется небольшое усилие, чтобы её отсоединить.

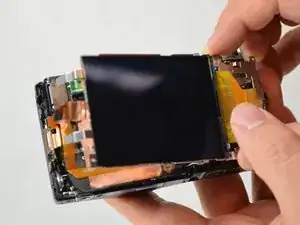

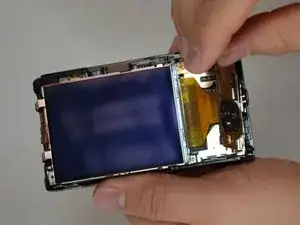

Поднимите экран и поверните его вправо, чтобы открыть плату.

Панель навигации должна остаться прикреплённой к плате шлейфом, как показано красным цветом.

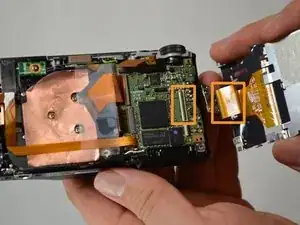

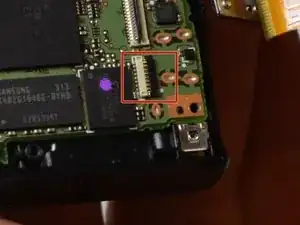

Отсоедините шлейф, соединяющий ЖК-экран и плату.

Отсоедините шлейф, соединяющий панель навигации с камерой.

Теперь панель навигации можно снять.
