Замена задней панели Nikon Coolpix S9700
Износились ли некоторые кнопки на S9700 от использования? Есть ли глубокая царапина на экране? Оба этих сценария могут потребовать снятия задней панели. Задняя панель предоставляет доступ ко всем внутренним компонентам и кнопкам S9700. Это займет некоторое время и терпение, но как только она будет снята, все замены, которые необходимо выполнить, станут возможными!
Шаг 1
Нажмите кнопку ВКЛ/ВЫКЛ, чтобы отключить S9700.
Игнорирование этого может привести к повреждению S9700 или электрошокам.
Шаг 2
Положите S9700 вверх дном.
Поместите палец на крышку отсека батареи и аккуратно толкните ее к передней части S9700.
Крышка откроется сама.
Шаг 3
Нажмите желтую вкладку внутри отсека для батареи в направлении стрелки. Это позволит батарее выскочить вверх.
Шаг 4
Возьмите батарею и вытащите ее.
Шаг 5

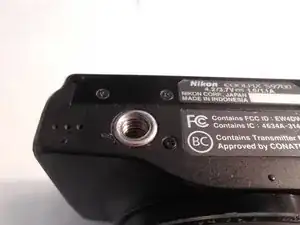

Уберите два винта J000 длиной 4 мм и три винта 3 мм с нижней части S9700.
Три винта 3 мм находятся на стороне, противоположной отсеку для батареи.
Два винта длиной 4 мм находятся на стороне с отсеком для батареи. Один из этих винтов находится внутри отсека для батареи. Откройте его для доступа.
Шаг 6

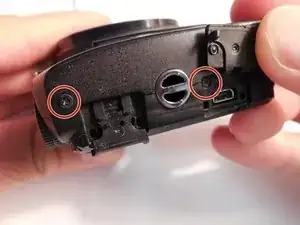

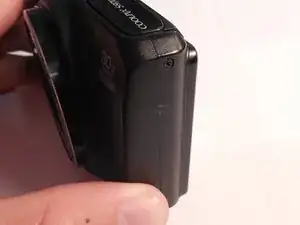

Снимите один винт J000 длиной 3 мм с левой стороны S9700 (сторона без портов).
Снимите два винта J000 длиной 3 мм с правой стороны (сторона с портами HDMI и зарядки).
Один из этих винтов находится под крышкой порта HDMI. Поднимите крышку порта для доступа.
Шаг 7
Вставьте пластиковый инструмент для вскрытия в нижнюю часть S9700 между передней панелью и задней панелью.
Поверните пластиковый инструмент так, чтобы обе половинки разделились.

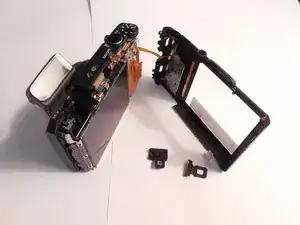

Когда обе половинки отделены, крышка HDMI, крышка зарядки и переключатель ВКЛ/ВЫКЛ упадут.
С задней панелью прикреплен гибкий шлейф. Принудительное снятие задней панели может ее порвать.
Шаг 8

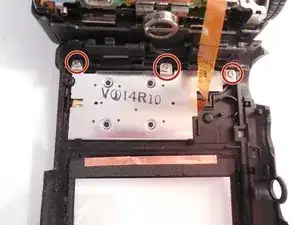

Уберите три серебряных винта J000 длиной 3 мм на задней панели, которые крепят компонент серебряной кнопки / диска к панели и шлейфу.

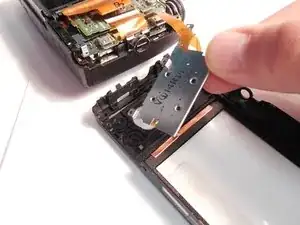

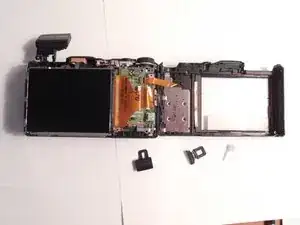

Аккуратно снимите заднюю панель.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
