Замена светодиодов камеры D-Link HD Wi-Fi
В этом руководстве показано, как разобрать камеру безопасности D-Link DCS 936L с Wi-Fi и извлечь плату, содержащую микрофон, светодиоды, датчик света и индикатор Wi-Fi, с помощью открывающего инструмента и отвертки Philips#00. Из-за того, насколько малы и хрупки эти элементы, а также из-за конструкции платы, мы пришли к выводу, что более реалистично (и с гораздо меньшим количеством ругани) заменить плату, чем пытаться заменить отдельные элементы.
Шаг 1
Держите камеру вверх ногами между большим и указательным пальцами.
Наклоните камеру в удобное положение и ослабьте фиксирующие элементы с помощью пластикового открывающего инструмента.
Сдвиньте верхнюю крышку наружу, чтобы отделить верхнюю часть от нижней крышки, используя пластиковый открывающий инструмент.
Шаг 2
Удалите 6.0мм винты Philips #00, которые крепят заднюю крышку к внутренней раме.
Поднимите заднюю крышку вверх пальцами и отделите её от внутренних компонентов и материнской платы.
Шаг 3
Открутите материнскую плату от рамы. Существует 3 винта Philips #00 5.0мм, которые удерживают её на месте.
Затем (осторожно!) извлеките материнскую плату и объектив пальцами.
Шаг 4
Чтобы снять переднюю крышку, поместите указательный палец в центр и оттяните от рамы. Это может потребовать немного усилий, но не должно требовать открывающего инструмента.
Шаг 5

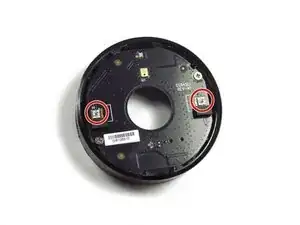

После снятия крышки открутите два винта Philips #00 5.0мм. Тогда плата должна легко выскользнуть.
Шаг 6
Существует два светодиода, по одному с каждой стороны платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
