Замена датчика света HD Wi-Fi камеры D-Link
В данном руководстве показано, как разобрать камеру безопасности D-Link DCS 936L и удалить плату, содержащую микрофон, светодиоды, датчик света и индикатор сигнала Wi-Fi, с помощью инструмента для открытия и отвертки Philips#00. Из-за небольшого размера и хрупкости этих деталей, а также конструкции платы, мы обнаружили, что заменить плату гораздо проще (и это требует гораздо меньше усилий), чем пытаться заменить отдельные элементы.
Шаг 1
Держите камеру вверх ногами между большим и указательным пальцами.
Наклоните камеру в наилучшее положение и ослабьте захватывающие обивки с помощью пластикового инструмента для открытия.
Сдвиньте верхнюю крышку наружу, чтобы отделить верхнюю часть от нижней крышки, используя пластиковый инструмент для открытия.
Шаг 2
Уберите 6.0mm винты Philips #00, которые крепят заднюю крышку к внутренней раме.
Поднимите заднюю крышку вверх с помощью пальцев и отделите ее от внутренних компонентов и материнской платы.
Шаг 3
Открутите материнскую плату от рамы. Существует 3 винта Philips #00 размером 5.0mm, которые удерживают ее на месте.
Затем (осторожно!) снимите материнскую плату и объектив с помощью пальцев.
Шаг 4
Чтобы снять переднюю крышку, поместите указательный палец в центр и потяните от рамы. Это может потребовать немного усилий, но не должно требовать инструмента для открытия.
Шаг 5

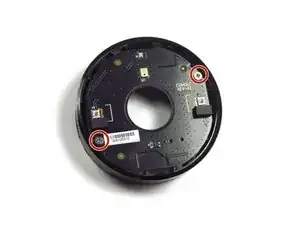

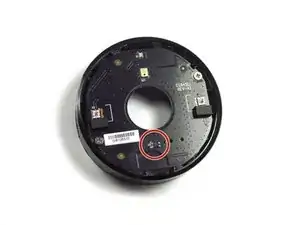

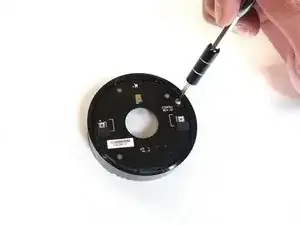

После того как крышка снята, открутите два винта Philips #00 размером 5.0mm. Затем плата должна выскользнуть.
Шаг 6
Датчик света расположен в нижней части платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
