Замена объектива Canon ZR70MC

Отвинтите винт 3.35 мм.

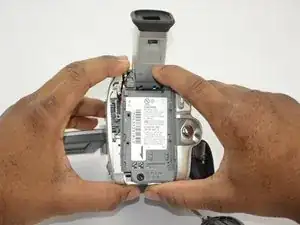

Поверните ZR70MC так, чтобы была видна нижняя часть видеокамеры.

Отвинтите винт 3.35 мм, расположенный в верхнем левом участке корпуса.

Поверните камеру на бок и снимите крышку для аудиовходов. За крышкой находится винт 2.65 мм.

Удалите винт 2.65 мм.

Снимите крышку, расположенную на передней части видеокамеры, потянув за нижнюю канавку.

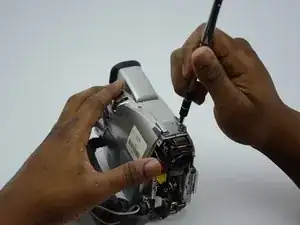

Найдите и снимите два винта 3.35 мм.

Поверните видеокамеру так, чтобы низ был сверху, и откройте отсек для кассеты с лентой.

Под панелью отсека для кассеты с лентой, с передней левой стороны видеокамеры, расположен один винт 3.35 мм. Снимите этот винт.

Теперь, когда все винты удалены, снимите переднюю панель, аккуратно потянув за неё.

Динамик соединён с основным блоком проводом. Будьте осторожны, не повредите этот провод.

Используя пинцет, аккуратно вытяните провод динамика из корпуса видеокамеры.

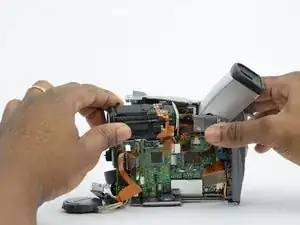

Полностью отделите переднюю панель от основного корпуса видеокамеры.

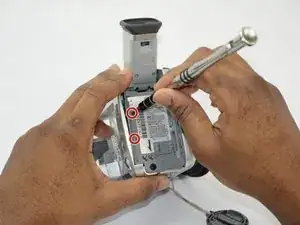

Снимите все винты 3.75 мм с нижней части видеокамеры.

Поверните видеокамеру так, чтобы задняя часть была обращена к вам.

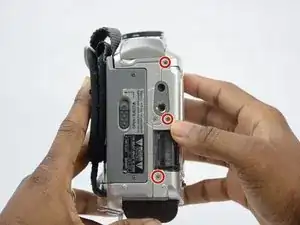

Удалите винты 3.75 мм на задней части видеокамеры, которые удерживают боковую панель.

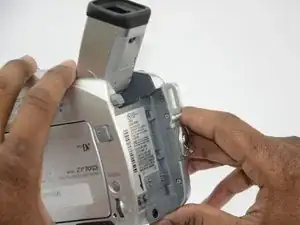

Теперь, когда все винты сняты, аккуратно снимите боковую панель видеокамеры.

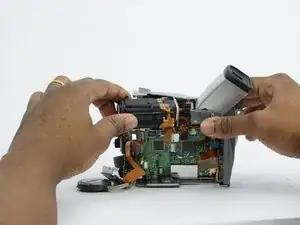

Аккуратно вытяните два чёрных провода из их разъёмов. Эти чёрные провода — единственное, что ещё соединяет боковую панель с основным корпусом видеокамеры.

Аккуратно вытяните оранжевые плёночные шлейфы из их разъёмов. Это обеспечит доступ ко всем компонентам основного корпуса.

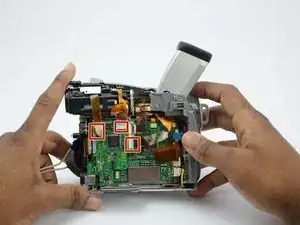

Найдите четыре винта 3.5 мм на верхней части видеокамеры, которые удерживают объектив.

Снимите четыре винта 3.5 мм.

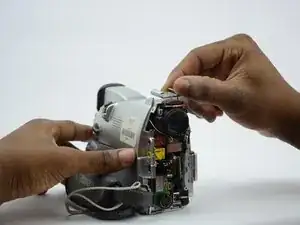

Снимите металлическую пластину, которую удерживали эти винты.

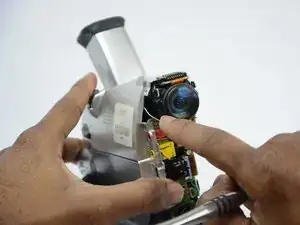

Снимите первый винт 2.75 мм, который удерживает объектив.

Второй винт 2.75 мм, удерживающий объектив, трудно увидеть. Если посмотреть прямо в «отверстие» рядом с объективом, вы увидите винт 2.75 мм.

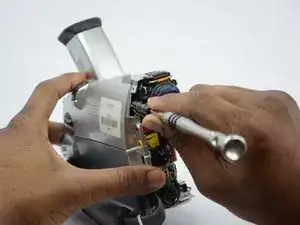

Снимите второй винт 2.75 мм.

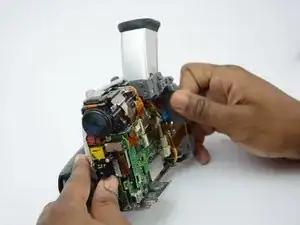

Поверните камеру так, чтобы был виден оранжевый плёночный шлейф, который нужно отвести.

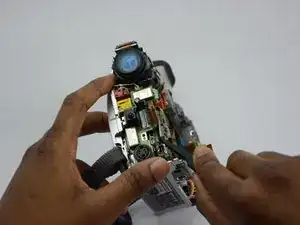

Используя пинцет, аккуратно отведите оранжевый шлейф от разъёма.

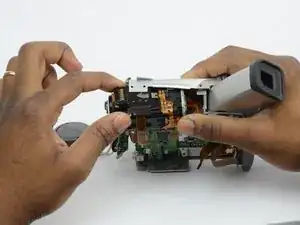

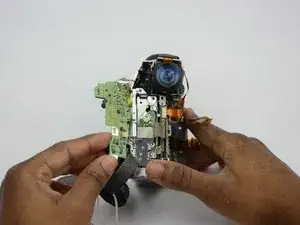

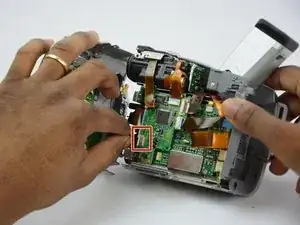

С помощью пинцета отведите зелёную плату от основного корпуса видеокамеры.

Вытяните белый провод из его разъёма, чтобы зелёная плата можно было полностью снять с основного корпуса видеокамеры.

Снятие этой зелёной платы даёт доступ к объективу видеокамеры.

Снимите последнюю чёрную металлическую пластину, удерживающую объектив.

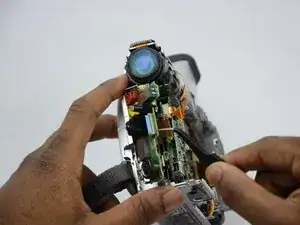

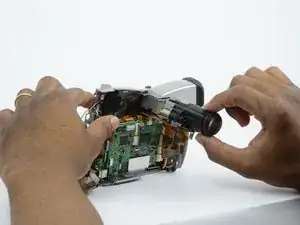

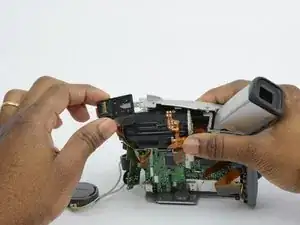

Снимите объектив видеокамеры.
