Замена блока объектива Sony CCD-TR81

Камеры

Если объектив видеокамеры Sony CCD-TR81 треснул или стал мутным, его замена может оказаться дорогостоящей и сложной. В этом руководстве показано, как легко получить доступ к блоку объектива, чтобы быстро провести замену. Для правильной замены или ремонта необходимо снять батарею и внешний корпус.

Шаг 1

Поднимите видоискатель, чтобы получить доступ к блоку батарей.

Шаг 2

Нажмите кнопку освобождения батареи.

Удерживая кнопку батареи, сдвиньте батарею влево.

Шаг 3

Выньте блок батарей из видеокамеры.

Шаг 4

Откройте крышку кассетного отсека.

Выкрутите 14 винтов, расположенных на внешнем корпусе. На верхней грани находятся три винта: 2×6,8 мм и 1×4,54 мм, на левой грани — три винта: 1×4,54 мм, 1×5,3 мм, а на нижней грани — семь винтов: 5×4,54 мм и 2×6,77 мм.

Шаг 5

Снимите пять винтов с правой стороны, двигаясь снизу вверх: 3×4,54 мм и 2×5,70 мм.

Удалите один винт 4,5 мм с задней стороны.

Шаг 6

Снимите пластиковую ленту, потянув её вверх и в сторону от основания камеры.

Шаг 7

Отсоедините блок микрофона, потянув его в сторону от основания камеры.

Не тяните слишком сильно, так как провода всё ещё подключены.

Шаг 8

Отодвиньте нижнюю часть корпуса от камеры.

Шаг 9

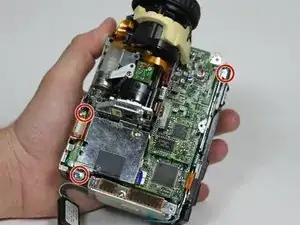

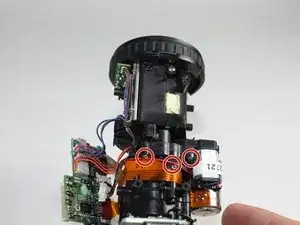

Удалите три винта 4,5 мм с правой стороны видеокамеры.

Шаг 10

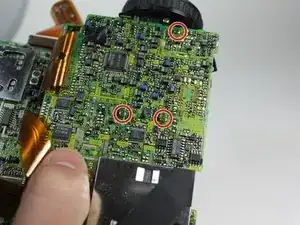

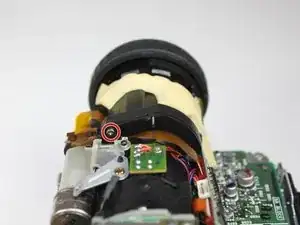

Удалите один винт 3,6 мм спереди видеокамеры на плате.

Шаг 11

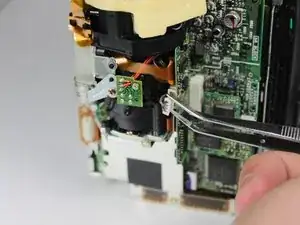

Извлеките разъёмы аудио/видео из-под блока микрофона. Разъёмы должны остаться подключёнными к плате.

Шаг 12

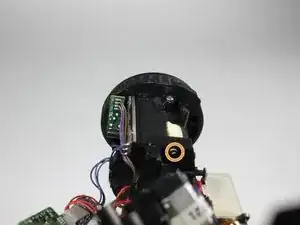

Удалите два оставшихся винта корпуса 3,6 мм спереди камеры.

Шаг 13

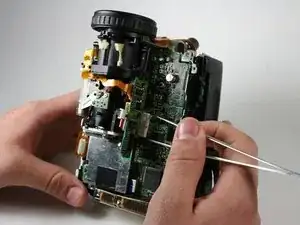

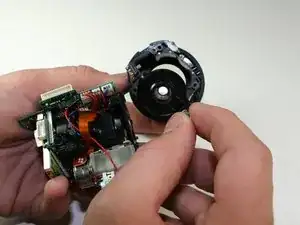

Пинцетом из металла вытяните пластиковый блок разъёма с передней стороны.

Вновь воспользуйтесь металлическим пинцетом, чтобы вытянуть блок разъёма с нижней стороны камеры. После этого правую часть корпуса можно снять, потянув её вправо.
