Замена объектива Nikon Coolpix S220

Удалите два винта 2,8 мм с левой стороны камеры.

Удалите четыре винта 2,8 мм с правой стороны камеры.

Удалите три винта 4,1 мм на нижней части камеры.

Осторожно приподнимите заднюю крышку камеры.

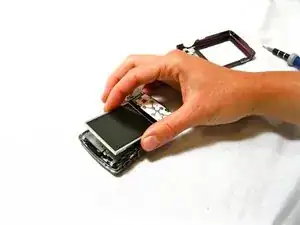

Осторожно поднимите экран с его места.

Экран потребуется держать слегка приподнятым над камерой, так как он по-прежнему будет соединён с камерой оранжевым ленточным кабелем.

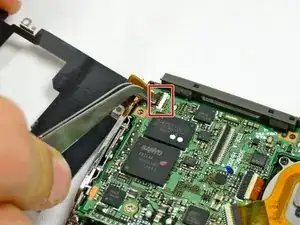

Используя пинцет, приподнимите ZIF-разъём, который фиксирует ленточные кабели, соединяющие ЖК-экран с материнской платой.

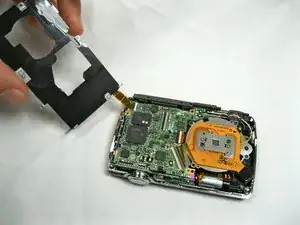

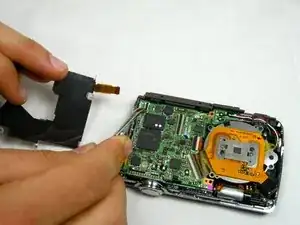

Медленно извлеките экран из корпуса камеры.

Удалите четыре винта 3,8 мм, расположенные ближе к нижнему правому и верхнему левому краям основания ЖК-панели.

Поднимите серебристую опорную пластину ЖК-экрана.

С помощью пинцета приподнимите фиксирующий язычок на ZIF-разъёме, удерживающем ленточный кабель панели кнопок.

Выведите ленточный кабель панели кнопок из его разъёма на материнской плате.

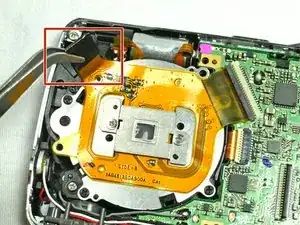

Чёрная лента, соединяющая его с камерой, приподнимется и позволит вам освободить левую сторону прямоугольной пластины.

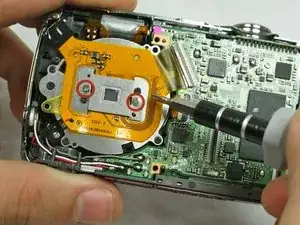

Удалите два винта 3,1 мм на оранжевой прямоугольной пластине над объективом.

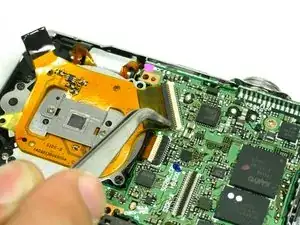

Используя пинцет, приподнимите фиксирующий язычок на ZIF-разъёме ленточного кабеля.

Осторожно извлеките ленточный кабель из его разъёма на материнской плате и снимите сборку пластины.

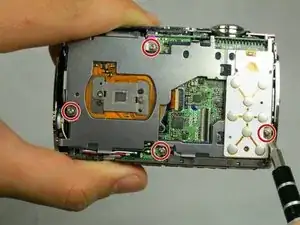

Удалите четыре чёрных винта 3,4 мм по периметру серебристой пластины.

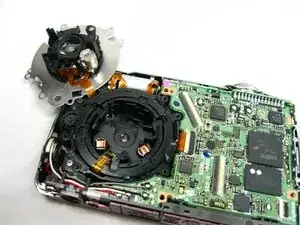

Осторожно извлеките пластину с прикреплённым объективом.

Объектив полностью не извлечётся, но будет доступен для очистки.
