Замена материнской платы Enabot EBO SE

Аккуратно переверните робота вверх ногами.

Поместите робота на устойчивую поверхность, чтобы он не катался и не упал.

Используйте шлицевую отвёртку 2,5 мм, чтобы вывернуть винт длиной 5,7 мм из колёс.

Для этого должен быть предусмотрен специальный инструмент в комплекте поставки.

Потяните узел колеса на себя, чтобы он легко снялся без сопротивления.

Если ощущается сопротивление, прилагайте аккуратное усилие при вытягивании, так как чрезмерное усилие может повредить деталь.

Используйте отвёртку Torx, чтобы вывернуть четыре винта длиной 9 мм из узла.

Аккуратно нажмите ногтем и извлеките карту Micro SD с задней стороны Enabot.

Храните карту Micro SD в безопасном месте до дальнейшего использования.

Поместите инструмент iFixit в слот карты Micro SD.

Очень аккуратно надавите на верхнюю часть слота и подденьте корпус, чтобы отделить верхнюю и нижнюю части корпуса.

Используя инструмент iFixit или ноготь, поместите его под серую защёлку на нижней части корпуса.

Поднимите защёлку и извлеките ленточный кабель, чтобы отключить его от нижней части корпуса.

К верхней и нижней частям корпуса подключены два провода — чёрный и красный.

Аккуратно подденьте ногтями защёлки и отсоедините оба провода, чтобы полностью разделить верхнюю и нижнюю части корпуса.

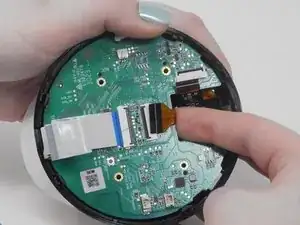

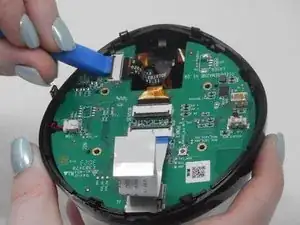

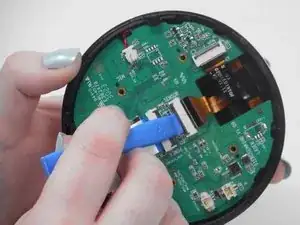

Используйте инструмент iFixit, чтобы открыть боковую серую защёлку и освободить оранжевый и чёрный ленточный кабель.

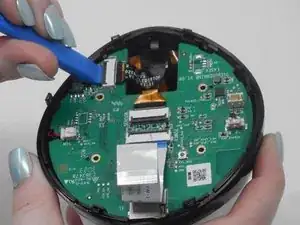

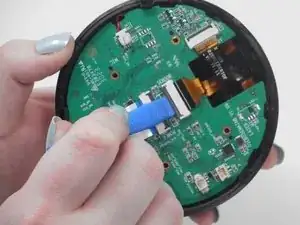

Используйте инструмент iFixit, чтобы открыть среднюю серую защёлку и освободить оранжевый и чёрный ленточный кабель.

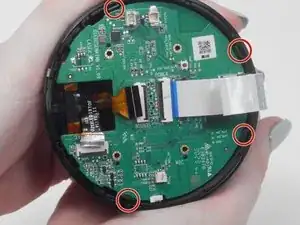

Выберите одну из фиксирующих защёлок на краю верхней части корпуса, удерживающую материнскую плату.

Поместите один палец между материнской платой и верхней частью корпуса.

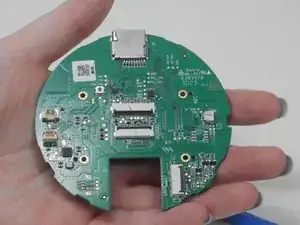

Оттяните фиксатор назад, одновременно поднимая материнскую плату другим пальцем, чтобы «выталкивая» вынуть плату из корпуса.

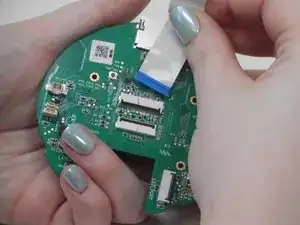

Используйте инструмент iFixit, чтобы отключить синий и белый ленточный кабель.

Аккуратно извлеките синий и белый ленточный кабель из серой защёлки разъёма.
