Замена панели кнопок Lorex LHV210800
Панель кнопок передаёт сигналы нажатий на материнскую плату и управляет системой напрямую, без использования контроллера. После интенсивного использования кнопки могут заклинивать или изнашиваться, поэтому может потребоваться извлечение платы. Также возможно, что плата нуждается в замене из-за повреждений.
Шаг 1
Перед началом отключите видеорегистратор от питания и отсоедините все периферийные устройства.
Открутите два винта длиной 1 см с правой и левой сторон видеорегистратора с помощью крестовой отвёртки.
Шаг 2
Открутите четыре крестовых винта длиной 1 см на задней панели.
Не откручивайте винт, соединённый с нижней крышкой корпуса.
Шаг 3

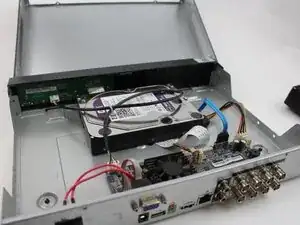

Поднимите и снимите верхнюю крышку.
Шаг 4

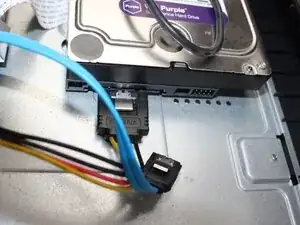

Отключите два кабеля от жёсткого диска.
Разъёмы имеют цветовую маркировку синюю и красный/чёрный/чёрный/жёлтый.
Шаг 5
Переверните видеорегистратор так, чтобы нижняя часть была сверху.
Открутите крестовые винты длиной 1 см на нижней крышке корпуса.
Шаг 6

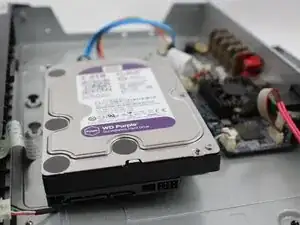

Поднимите и извлеките жёсткий диск из шасси.
Шаг 7

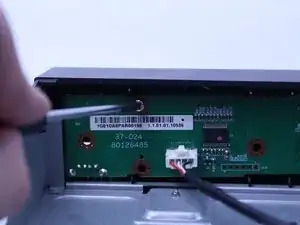

Открутите пять крестовых винтов, фиксирующих панель кнопок.
Шаг 8

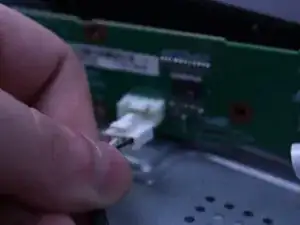

Нажмите на белый фиксатор, который удерживает разъём панели кнопок.
Отсоедините белый разъём панели кнопок.
Шаг 9

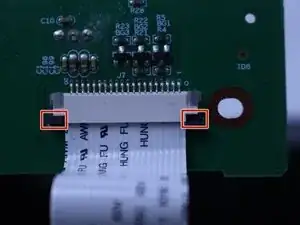

Освободите фиксаторы, удерживающие ленточный кабель панели кнопок.

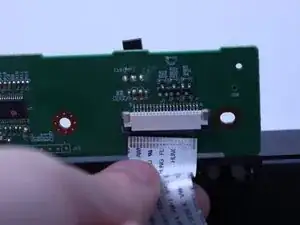

Отсоедините ленточный кабель.
Снимите панель кнопок.
Завершение
Чтобы собрать устройство обратно, выполните указанные шаги в обратном порядке.
Утилизируйте электронные отходы на перерабатывающем предприятии, сертифицированном по стандарту R2 или e-Stewards.
