Замена дочерней платы видеозвонка Blink
Используйте это руководство для замены дочерней платы в вашем видеозвонке Blink.
Шаг 1
Вставьте ключ для открытия в маленькое отверстие с двумя серыми кнопками на нижней части устройства.
Устройство щелкнет и отсоединится от кронштейна.
Поднимите устройство вверх от кронштейна и сдвиньте его в сторону, чтобы снять.
Шаг 2
Сдвиньте серую защёлку, расположенную ближе к нижней части устройства, вверх, используя палец.
Снимите крышку батарейного отсека.
Шаг 3
Извлеките правую батарею, нажав положительным концом вниз и потянув батарею к себе.
Повторите процедуру для левой батареи.
Не смешивайте использованные и новые батареи или батареи разных типов (например, литиевые и щелочные).
Шаг 4
Выверните два винта 6 мм в отсеке для батарей с помощью отвертки JIS #1.
Выверните два винта 7 мм над отсеком для батарей с помощью отвертки JIS #1.
Начиная с нижней части устройства, подденьте заднюю крышку и отведите её от остальной части дверного звонка.
Шаг 5
Выверните три винта 6 мм с верхней части материнской платы с помощью отвертки JIS #1.
Используйте инструмент для вскрытия, чтобы освободить материнскую плату от корпуса устройства.
Шаг 6

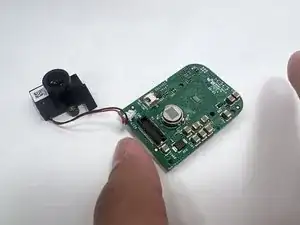

Осторожно поднимите маленькую дочернюю плату с камерой.
Выверните два винта 5 мм с задней части камеры с помощью крестовой отвертки Phillips #0.
Шаг 7
Используйте пинцет, чтобы отсоединить белый разъём от адаптера на материнской плате.
Снимите объектив.
Шаг 8
После снятия объектива перед вами останется дочерняя плата.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
