Замена динамика Logitech Circle
Это руководство поможет Вам снять и заменить динамик внутри устройства Logitech Circle. Процедура достаточно простая, но потребует выкручивания нескольких винтов и аккуратного извлечения динамика из основания. Следите за тем, чтобы винты были аккуратно организованы, чтобы облегчить сборку.
Шаг 1

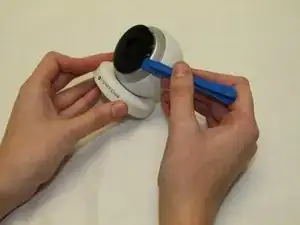

Вставьте пластиковую инструмент под чёрный объектив и аккуратно подденьте его, чтобы снять.
Объектив закреплён только на липкой ленте и должен легко сниматься.
Шаг 2

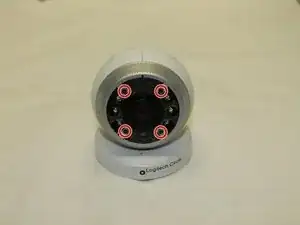

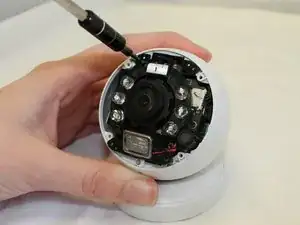

Выкрутите четыре винта Phillips #0 длиной 3 мм, крепящих первое кольцо.
Шаг 3

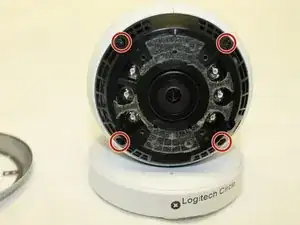

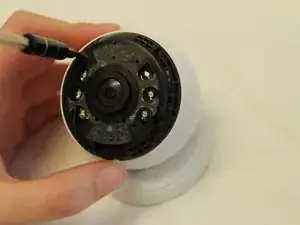

Выкрутите четыре винта Phillips #0 длиной 3 мм, крепящих второе кольцо.
Шаг 4
Выкрутите четыре винта Phillips #0 длиной 3 мм, крепящих последнее кольцо. Пока не снимайте блок объектива и аккумулятора.
Блок объектива и аккумулятора соединён с основанием гибким кабелем, который может повредиться, поэтому обращайтесь с устройством очень осторожно.
Шаг 5

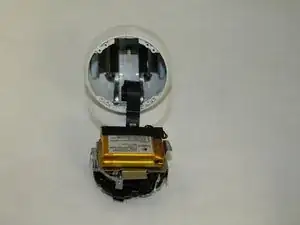

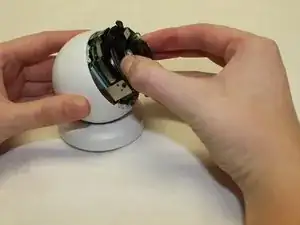

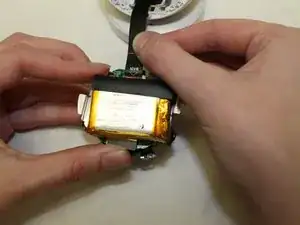

Аккуратно снимите блок объектива и аккумулятора с основания, следя за состоянием гибкого кабеля.
Шаг 6

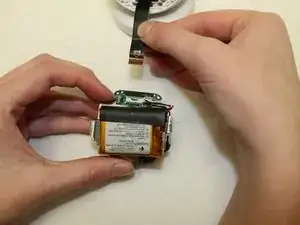

Аккуратно отсоедините гибкий кабель от блока объектива и аккумулятора.
Хотя этот шаг и не является абсолютно необходимым, он помогает предотвратить повреждение кабеля в процессе замены.
Шаг 7

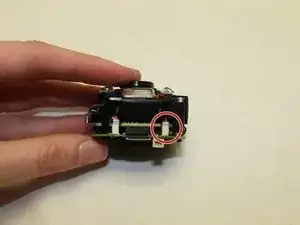

Найдите крепление динамика и аккуратно отсоедините разъём динамика от объектива.
Шаг 8

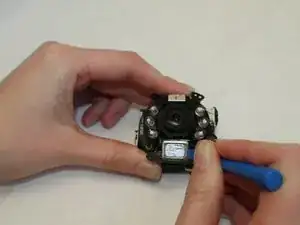

Направьте пластиковым инструментом, извлекая динамик. Аккумулятор приклеен, поэтому при снятии динамика выполняйте аккуратные движения.
Завершение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
