Замена батареи Logitech Circle

Камеры

Данное руководство позволит вам снять и заменить батарею внутри Logitech Circle. Оно довольно простое, всего лишь несколько винтов отделяют вас от самой батареи. Однако будьте осторожны при обращении с устройством, так как сборка батареи и линзы соединена с основанием круга с помощью ленты, которая может сломаться относительно легко.

Шаг 1

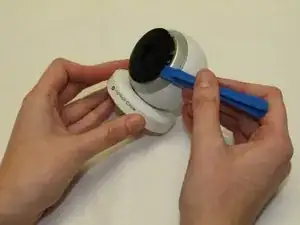

Вставьте пластиковый инструмент для открытия под черную линзу круга, чтобы осторожно ее приподнять.

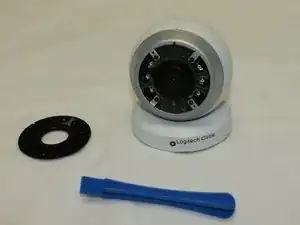

Линза приклеена только на двусторонний скотч и должна сниматься относительно легко.

Шаг 2

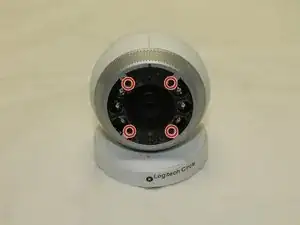

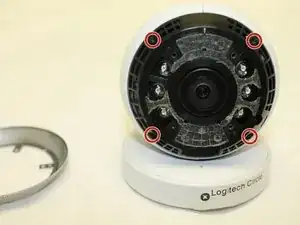

Снимите четыре винта Phillips #0 размером 3 мм, которые крепят первое кольцо.

Шаг 3

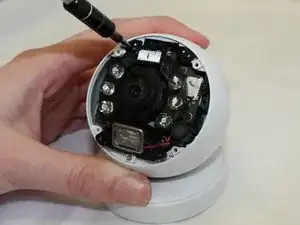

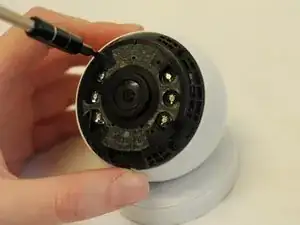

Снимите четыре винта Phillips #0 размером 3 мм, которые крепят второе кольцо.

Шаг 4

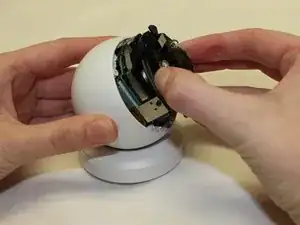

Снимите четыре винта Phillips #0 размером 3 мм, которые крепят конечное кольцо. Пока не снимайте сборку линзы/батареи.

Сборка линзы/батареи соединена с основанием с помощью ribbon кабеля, который может сломаться, поэтому будьте очень осторожны при обращении с кругом.

Шаг 5

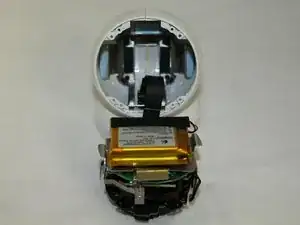

Осторожно снимите сборку линзы/батареи с основания круга, следя за ribbon кабелем.

Шаг 6

Осторожно освободите ribbon кабель от сборки линзы/батареи.

Хотя этот шаг не является обязательным, он помогает предотвратить поломку ribbon кабеля в ходе замены батареи.

Шаг 7

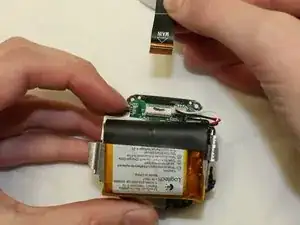

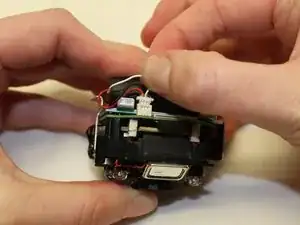

Осторожно отключите батарею от остальной части линзы.

Шаг 8

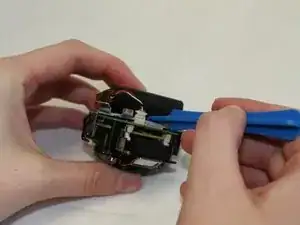

Снимите батарею с помощью пластикового инструмента для открытия. Батарея приклеена на двусторонний скотч и снимется с помощью осторожных движений.

Перевод руководства с ifixit.com
