Замена камеры Enabot EBO SE

Аккуратно переверните робот корпусом вниз.

Поместите робота на устойчивую поверхность, чтобы он не катился и не падал.

Используйте плоскую отвертку 2.5 мм, чтобы выкрутить 5.7 мм винт крепления колеса.

Для этого в комплекте должна быть предусмотрена соответствующая отвёртка.

Потяните узел колеса на себя — он должен сняться прямо без сопротивления.

Если есть сопротивление, прилагайте осторожную силу при вытягивании, чтобы не повредить его чрезмерным усилием.

Используйте отвертку Torx, чтобы выкрутить четыре 9 мм винта из узла.

Аккуратно нажмите ногтем и извлеките карту Micro SD с задней части Enabot.

Храните Micro SD карту в безопасном месте для дальнейшего использования.

Вставьте инструмент для вскрытия iFixit в слот Micro SD.

Очень осторожно нажмите на верхнюю часть слота и подденьте корпус, чтобы разделить верхнюю и нижнюю части корпуса.

Используя инструмент iFixit или ноготь, поместите его под серую защёлку на нижней части корпуса.

Поднимите защёлку и вытяните шлейфовую ленту, чтобы отсоединить её от нижней части корпуса.

Есть два чёрно-красных проводных разъёма, подключённых к верхней и нижней частям корпуса.

Осторожно подденьте их ногтями и отсоедините оба провода, чтобы полностью разделить верхний и нижний корпуса.

Используйте инструмент iFixit, чтобы разблокировать боковую серую защёлку и освободить оранжево-черный шлейф.

Используйте инструмент iFixit, чтобы разблокировать среднюю серую защёлку и освободить оранжево-черный шлейф.

Выберите одну из фиксационных защёлок на краю верхней крышки, удерживающих материнскую плату на месте.

Поместите палец между материнской платой и верхней крышкой корпуса.

Оттяните защёлку назад, одновременно поднимая материнскую плату другим пальцем, чтобы «выдавить» плату из корпуса.

Используйте инструмент iFixit, чтобы отсоединить сине-белый шлейф.

Осторожно вытяните сине-белый шлейф из серого разъёма.

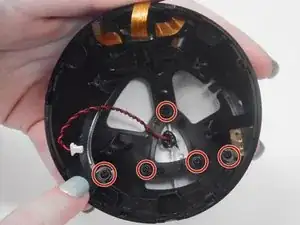

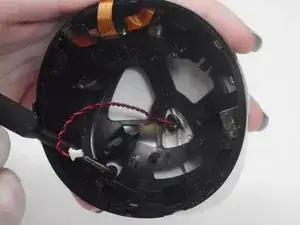

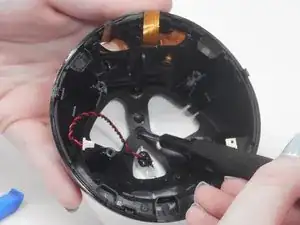

Используйте крестовую отвертку Phillips #00, чтобы выкрутить все пять 7.4 мм винтов из верхней крышки.

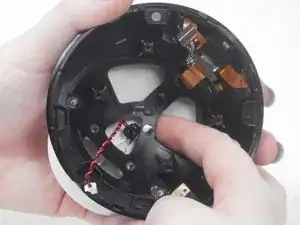

Поместите пальцы в зазор между чёрным корпусом и белой крышкой.

Потяните чёрный корпус на себя, чтобы разделить две части.

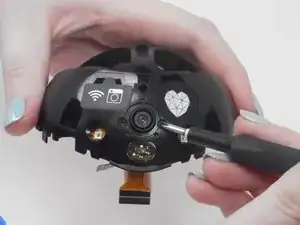

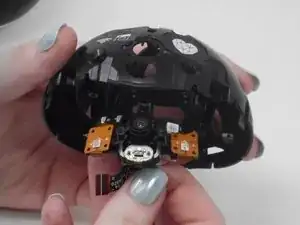

Снимите два 6 мм винта Phillips #00 по обеим сторонам камеры.

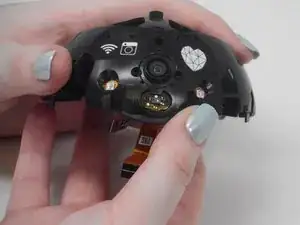

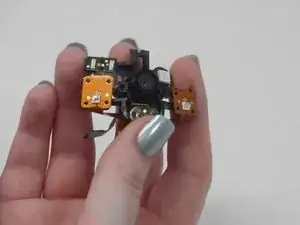

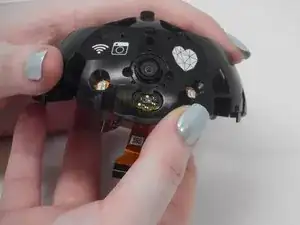

Аккуратно извлеките камеру, пока она полностью не выйдет из корпуса.
