Замена ленточного кабеля Logitech Circle

Камеры

Это руководство объясняет, как снять и заменить ленточный кабель внутри устройства Logitech Circle. Руководство несколько сложнее, так как потребуется отвернуть несколько винтов и проколоть корпус основания Logitech, чтобы извлечь кабель. Обязательно храните винты раздельно для облегчения сборки.

Шаг 1

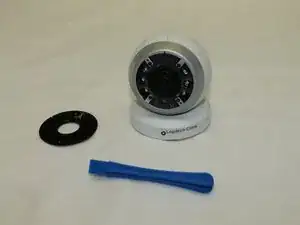

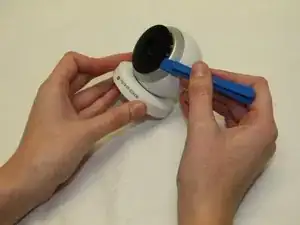

Подденьте пластиковый инструмент для вскрытия под чёрную круговую линзу и аккуратно отведите её в сторону.

Линза приклеена только липкой лентой и должна сниматься относительно легко.

Шаг 2

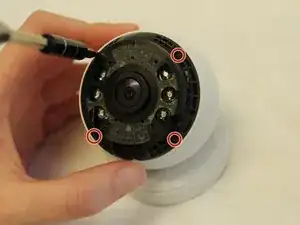

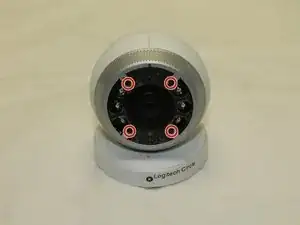

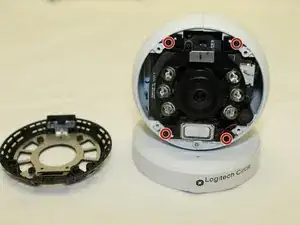

Снимите четыре винта Phillips #0 длиной 3 мм, которые удерживают первое кольцо.

Шаг 3

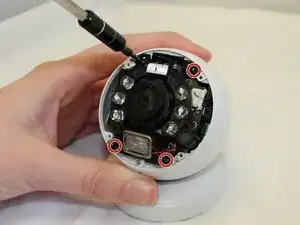

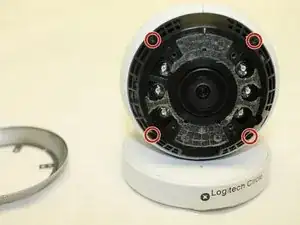

Снимите четыре винта Phillips #0 длиной 3 мм, которые удерживают второе кольцо.

Шаг 4

Снимите четыре винта Phillips #0 длиной 3 мм, которые удерживают последнее кольцо. Пока не снимайте узел линзы/батареи.

Узел линзы/батареи соединён с основанием ленточным кабелем, который может порваться, поэтому обращайтесь с камерой очень осторожно.

Шаг 5

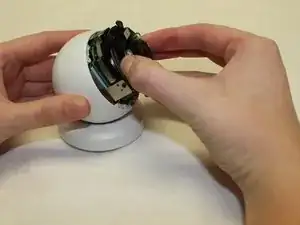

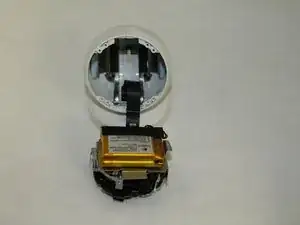

Аккуратно оторвите узел линзы/батареи от основания Circle, соблюдая осторожность по отношению к ленточному кабелю.

Шаг 6

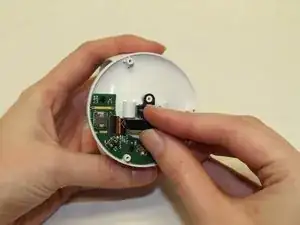

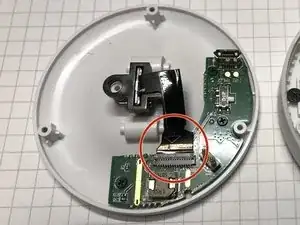

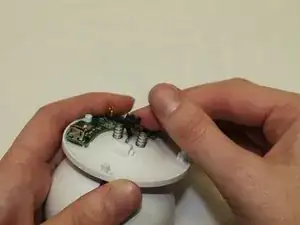

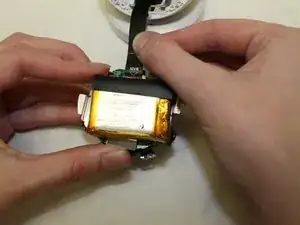

Осторожно отсоедините ленточный кабель от узла линзы/батареи.

Хотя этот шаг не обязателен, он помогает снизить риск повреждения ленточного кабеля при дальнейшей разборке.

Шаг 7

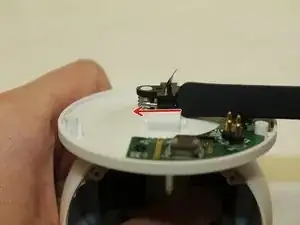

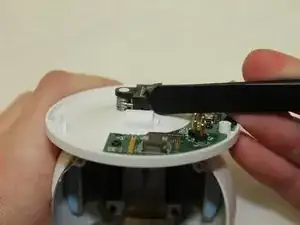

После отсоединения старого ленточного кабеля от узла линзы/батареи пора освободить другой конец от основания.

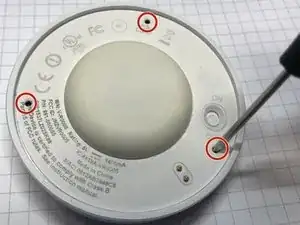

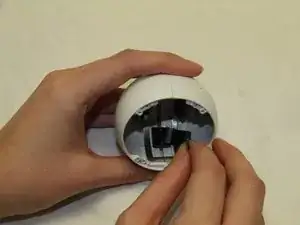

Найдите винты, удерживающие основание, прощупав мягкие участки под заводской наклейкой. Проткните её отвёрткой и выкрутите три винта Phillips #0 длиной 3 мм.

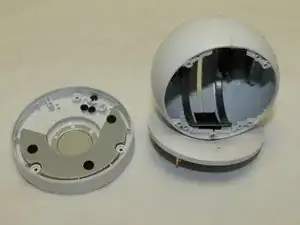

Две части основания теперь можно легко разъединить.
