Замена материнской платы Lorex LHV210800

Камеры

Материнская плата видеорегистратора является основной рабочей деталью, которая обрабатывает и контролирует устройство. Она может быть повреждена при грубом использовании, что потребует её замены.

Шаг 1

Перед началом отключите видеорегистратор от сети и выньте все периферийные устройства.

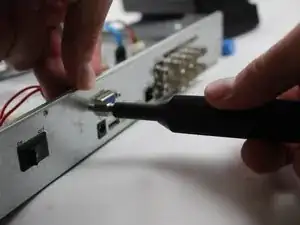

Снимите каждый из двух винтов по 1 см по бокам видеорегистратора с помощью крестовой отвертки.

Шаг 2

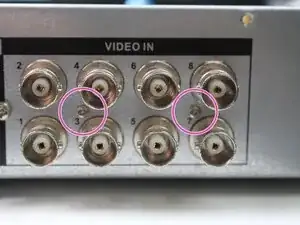

Снимите четыре винта с головкой Philips по 1 см на задней панели.

Не снимайте винт, связанный с нижним корпусом.

Шаг 3

Поднимите и снимите верхнюю крышку.

Шаг 4

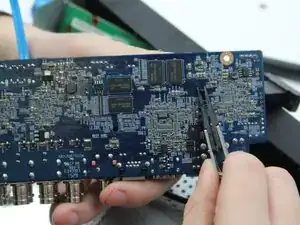

Открутите винты с торцевой головкой 1 см с помощью отвертки и торцевой головки размера 8.

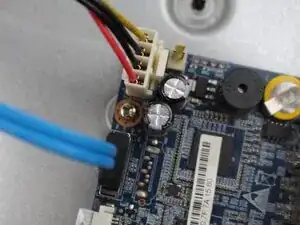

Выньте шнур из гнезда на материнской плате.

Шаг 5

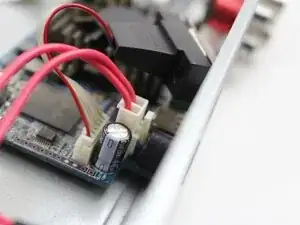

Снимите два винта по 1 см с задней панели.

Это упростит процесс извлечения без проблем.

Шаг 6

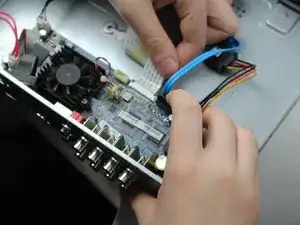

После снятия всех винтов с задней панели снимите источник питания.

Источник питания — это белый блок с подключенными проводами R/B/G, а также синим и другим белым блоком с проводами R/B/B/Y.

Шаг 7

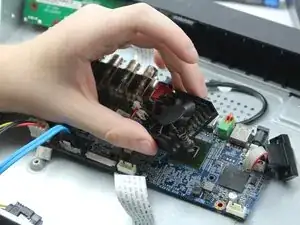

Снимите этот штифт, чтобы снять вентилятор.

Снимите вентилятор, чтобы получить доступ к материнской плате.

Заключение

Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
