Замена объектива видеодомофона Blink
Видеодомофон Blink обеспечивает дополнительную безопасность жилья, предоставляя возможность просмотра при необходимости. Объектив — важная часть камеры устройства. Он обеспечивает резкость и компоновку изображения; следовательно, определяет качество изображения. Обратитесь к странице устранения неполадок, если возникают проблемы с камерой, которые могут быть связаны с такими причинами, как разряд батареи, сбой программного обеспечения или зависший экран. Если необходимо извлечь объектив, используйте это руководство для его снятия и замены.
Шаг 1

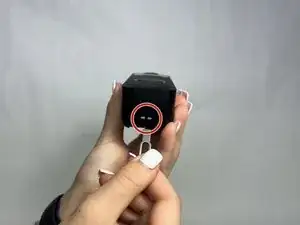

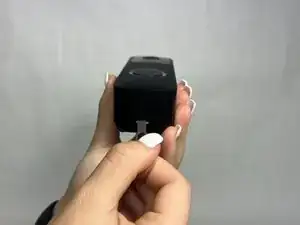

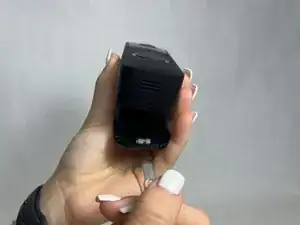

Вставьте ключ для открытия в небольшое отверстие с двумя серыми кнопками в нижней части устройства.
Устройство щелкнет и отсоединится от крепления.
Поднимите устройство вверх от крепления и сдвиньте его в сторону, чтобы снять.
Шаг 2

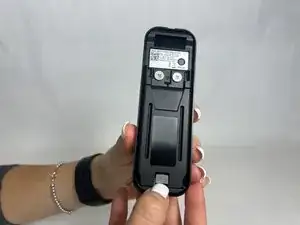

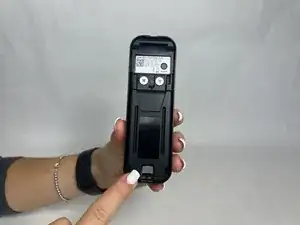

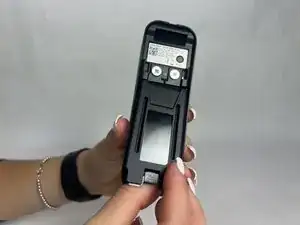

Подвигайте серую защёлку, расположенную рядом с нижней частью устройства, вверх при помощи пальца.

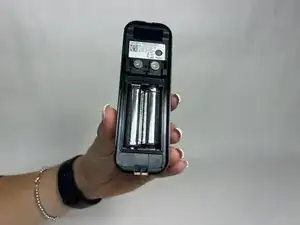

Снимите крышку отсека для батареи.
Шаг 3

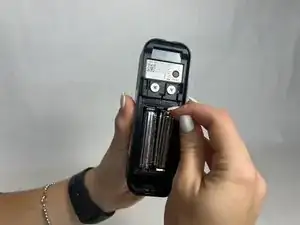

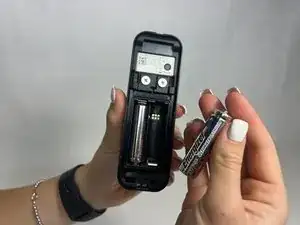

Извлеките правую батарею, нажав на положительный контакт вниз и потянув батарею на себя.
Повторите процедуру для левой батареи.
Не смешивайте старые и новые батареи, а также батареи разных типов (например, литиевые и щелочные).
Шаг 4

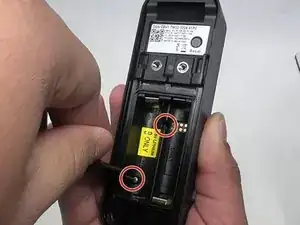

Выверните два винта 6 мм в отсеке для батарей при помощи отвёртки JIS #1.
Выверните два винта 7 мм над отсеком для батарей при помощи отвёртки JIS #1.
Начиная с нижней части устройства, подденьте заднюю панель и отведите её от корпуса домофона.
Шаг 5
Выверните три винта 6 мм в верхней части материнской платы при помощи отвёртки JIS #1.

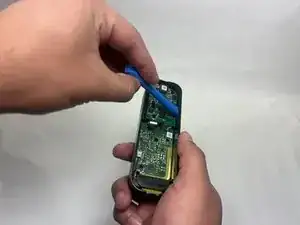

Используйте лопатку для открытия, чтобы освободить материнскую плату от корпуса устройства.
Шаг 6

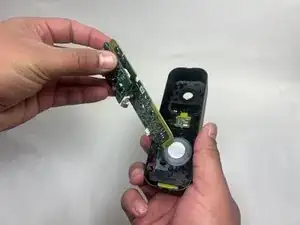

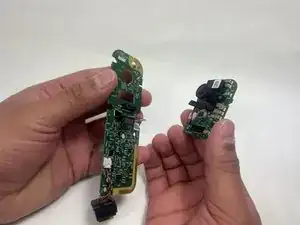

Осторожно приподнимите маленькую дочернюю плату, содержащую камеру.

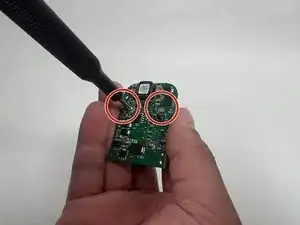

Выверните два винта 5 мм с задней стороны камеры при помощи крестовой отвёртки #0.
Шаг 7

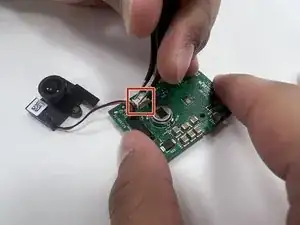

С помощью пинцета отсоедините белый разъём от адаптера на материнской плате.
Снимите объектив.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
