Замена контактов задних кнопок Canon EOS 5D Mark II

Отогните резиновую крышку над портами ввода/вывода, чтобы открыть два винта.

Удалите оба винта длиной 5,4 мм, используя крестовую отвертку Phillips #0.

Поднимите пластиковую крышку портов ввода/вывода снизу, где ранее находилась резервная батарея.

Удалите по одному винту длиной 6,3 мм с обеих сторон видоискателя, используя крестовую отвертку Phillips #0.

Удалите три винта длиной 4,8 мм на нижней части задней панели, используя Phillips #0.

Отогните резиновое покрытие рядом с диском меню, чтобы получить доступ к винту.

Удалите один винт длиной 3,4 мм, используя Phillips #0.

Задняя панель теперь может легко отойти при переворачивании устройства вверх ногами. Обязательно ловите её, чтобы ленты данных не порвались и не натянулись.

Снимите каждую ленточную шлейф-кабель с материнки, надавив вниз в сторону платы и аккуратно сдвинув большим пальцем вверх в месте соединения шлейфа с платой. Это поднимет очень маленькую защёлку, которая фиксирует кабель.

Задняя панель теперь отделена от остальной части устройства.

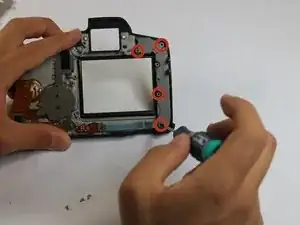

Удалите четыре винта длиной 4,8 мм, удерживающие защитную пластину над ленточным кабелем контактов кнопок.

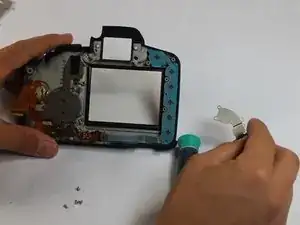

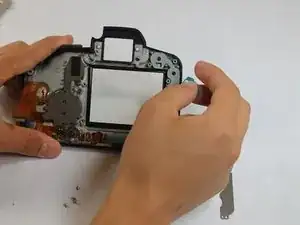

Освободите синий ленточный кабель, сильно прижав большим пальцем черный зажим на конце кабеля и сдвинув палец влево. Это поднимет зажим и освободит кабель.

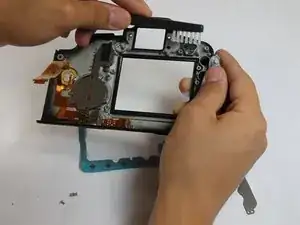

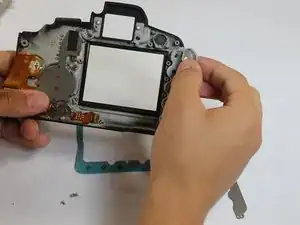

Отогните резиновую подложку, находящуюся под синим ленточным кабелем.

Теперь можно использовать кисточку для очистки скопившихся загрязнений под кнопками.
