Разборка объектива Canon PowerShot SD700

Выключите камеру, нажав кнопку питания над ЖК-экраном.

Снимите два маленьких винта на нижней части камеры с помощью отвертки Phillips #00.

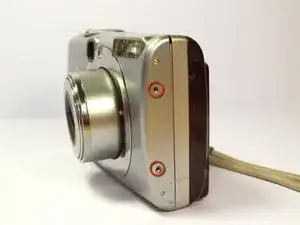

С помощью отвертки Phillips #00 удалите два маленьких винта на правой стороне камеры.

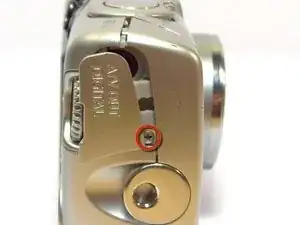

С помощью отвертки Phillips #00 снимите винт слева от камеры под маркировкой A/V out digital.

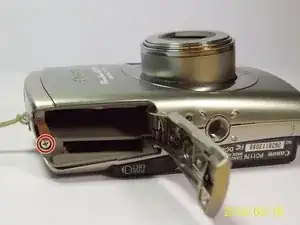

С помощью отвертки Phillips #00 снимите винт внизу камеры рядом с отсеками для батареи и карты памяти.

Этот винт будет длиннее остальных винтов.

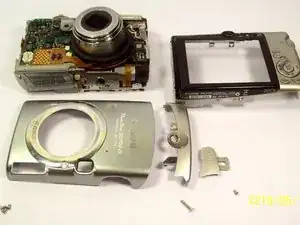

Снимите переднюю, заднюю и боковые крышки корпуса камеры и отложите в сторону.

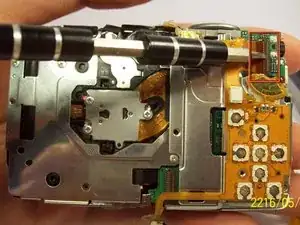

Снимите два винта, соединяющие ЖК-экран и подсветку с основным корпусом камеры.

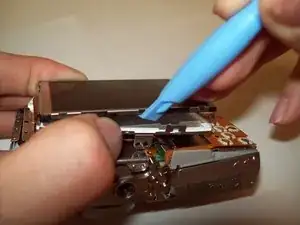

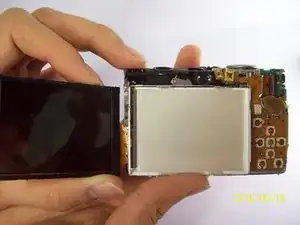

Осторожно отожмите ЖК-экран и подсветку от основного корпуса камеры.

Осторожно отделите ЖК-экран от подсветки.

Тонкий плоский шлейф предназначен для подсветки.

Толстый плоский шлейф предназначен для ЖК-экрана.

Аккуратно поднимите ZIF-коннектор, который фиксирует толстый плоский шлейф.

Этот ZIF-коннектор хрупкий. Будьте осторожны при поднятии его из опущенного положения.

Вставьте новый ЖК-экран и соберите камеру обратно.

Отключите шлейф от держателя на плате.

Вставьте новый шлейф в держатель.

Можно использовать пинцет или инструмент с острым кончиком.

Отсоедините ЖК-экран и подсветку.

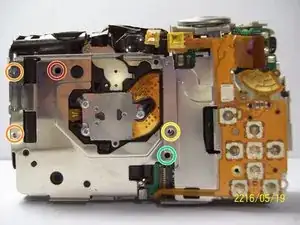

Снимите большой винт.

Снимите два винта меньшего размера.

Снимите маленький винт.

Снимите маленький винт.

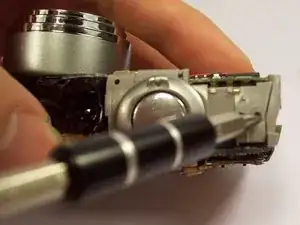

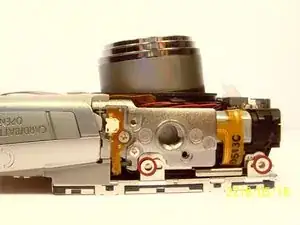

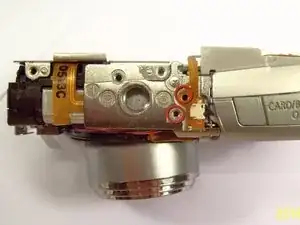

С помощью отвертки Phillips #00 снимите два винта рядом с креплением для штатива.

Снимите винт рядом с кнопкой затвора на верхней части камеры с помощью отвертки Phillips.

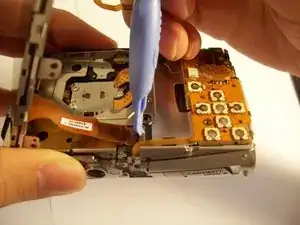

Снимите оранжевый плоский шлейф, подняв ZIF-коннектор, к которому он прикреплён, с помощью лопатки.

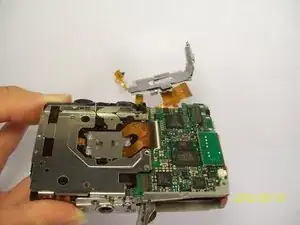

Осторожно поднимите затвор вместе с прикреплённым к нему шлейфом. Это позволит снять кожух вокруг материнской платы.

После снятия кожуха материнской платы снимите короткий оранжевый шлейф, подняв ZIF-коннектор с помощью лопатки или другого пластикового инструмента для вскрытия, и вытяните шлейф. Отключение этого шлейфа отделит сторону камеры с материнской платой от остальной части камеры.

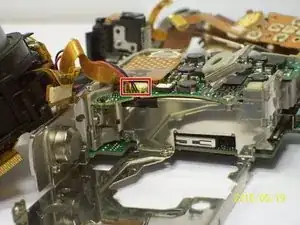

Отключите провода, подключённые к материнской плате.

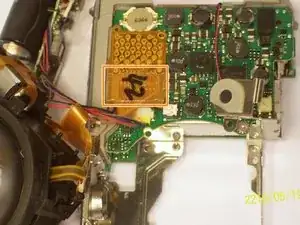

Снимите плёнку, аккуратно поддев её от материнской платы.

Снимите последние провода, подключённые к материнской плате, аккуратно поднимая их вверх.

Используйте лопатку, чтобы аккуратно приподнять печатную плату.

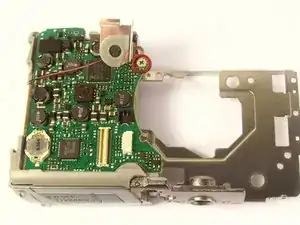

Снимите винт с помощью отвертки Phillips #00.

Осторожно отведите материнскую плату от корпуса.

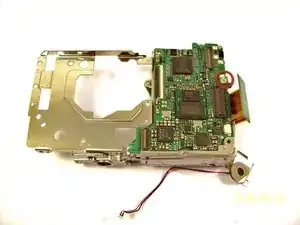

Снимите винт.

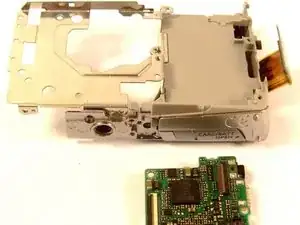

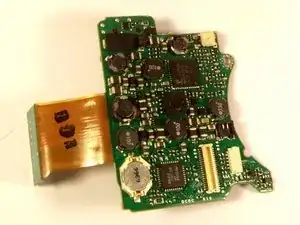

После удаления винта вы можете извлечь плату.

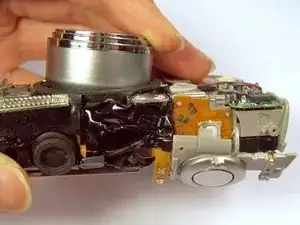

Когда вы извлечёте объектив из основной рамы, аккуратно смахните грязь, песок и пыль, которые могли скопиться в щелях. Использование баллона со сжатым воздухом или щётки поможет удалить всю грязь.
