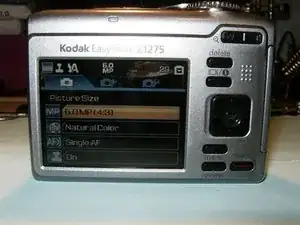

Замена ЖК‑экрана Kodak EasyShare Z1275

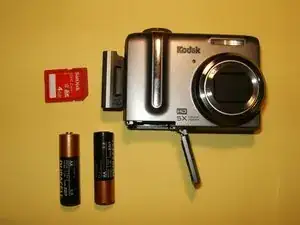

Извлеките батареи и карту памяти из камеры, если они установлены. Батареи находятся в нижней части камеры, а карта памяти — с левой стороны камеры.

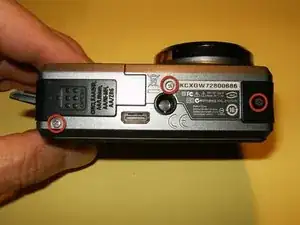

Выверните три винта на дне камеры, где расположена крышка отсека батарей.

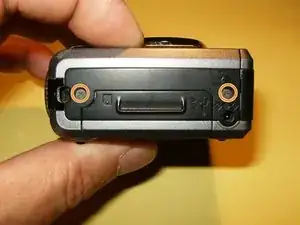

Выверните два винта с левой стороны; это одна из коротких сторон и та же сторона, где находится отсек для карты памяти.

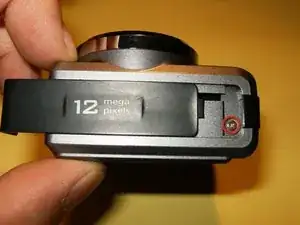

Снимите винт на правой стороне под боковой крышкой. Боковая крышка крепится к камере одним из винтов на дне, и крышка должна легко сдвинуться вниз, чтобы открыть доступ к винту.

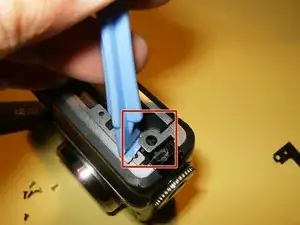

Отделите внешний корпус от защёлок на дне камеры с помощью монтажной лопатки. Корпус защёлкивается несколькими защёлками на дне и боках камеры.

Отделите корпус от защёлок на боках камеры с помощью монтажной лопатки.

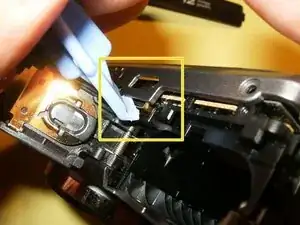

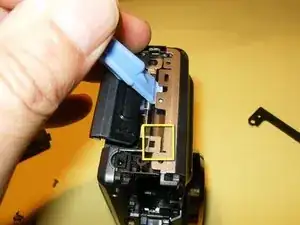

Отпустите защёлку в верхней левой части камеры.

Отпустите защёлку в нижней левой части камеры.

Отпустите защёлку на отсеке для батарей.

Задняя крышка плотно сидит из‑за защёлок. При использовании монтажной лопатки аккуратно тяните заднюю крышку, чтобы она освободилась от защёлок. Не применяйте чрезмерную силу, иначе пластик крышки может сломаться.

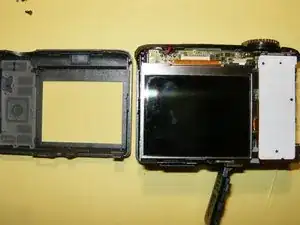

Отделите заднюю крышку от камеры, покачивая монтажную лопатку. У вас должен появиться ясный обзор ЖК‑экрана в его рамке.

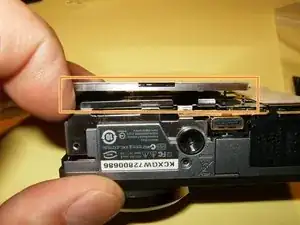

Поднимите ЖК‑экран из рамки, но пока не отсоединяйте полностью. Он всё ещё прикреплён к камере двумя ленточными шлейфами.

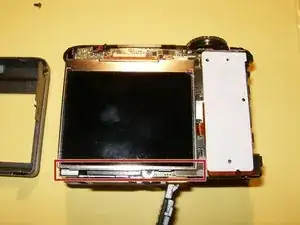

Сдвиньте ЖК‑экран вниз и выведите из рамки, чтобы два ленточных шлейфа под ним стали видны.

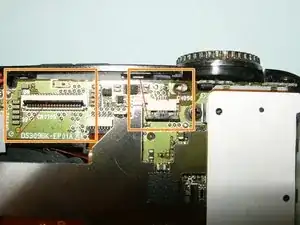

Главный ленточный шлейф зафиксирован зажимом. Меньший ленточный шлейф зажат прижимной клипсой.

Отодвиньте прижимную клипсу от разъёма ногтем или небольшим инструментом. Сдвиг клипсы на несколько миллиметров полностью отсоединит ЖК‑экран от камеры.

Установите новый ЖК‑экран.
