Замена камеры Nest Hello

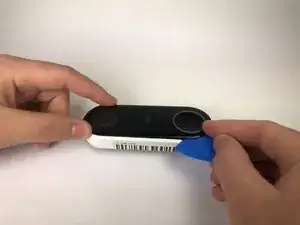

Вставьте лопатку между чёрной передней панелью и белым корпусом Nest Hello.

Отожмите переднюю панель от корпуса с помощью открывающей лопатки.

Если вы не открывали Nest Hello ранее, там будет защитная пена-сетка, приклеенная к пластиковой крышке и внутренней части сетки; используйте лопатку, чтобы максимально прорезать сетку.

Полностью снимите переднюю панель с устройства, не бойтесь тянуть сильно.

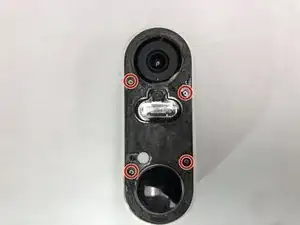

Отогните наклейки-крышки и с помощью отвёртки Phillips #000 выверните четыре винта.

Вставьте открывающую лопатку между белым корпусом и чёрной внутренней платой и отожмите её.

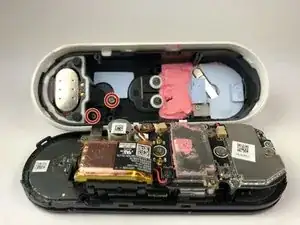

Существует плоский шлейф, соединяющий белый корпус с печатными платами. Будьте осторожны, чтобы не вырвать шлейф при отделении корпуса от плат.

Используйте отвёртку Phillips #000, чтобы удалить два винта, удерживающих шлейф к белому корпусу.

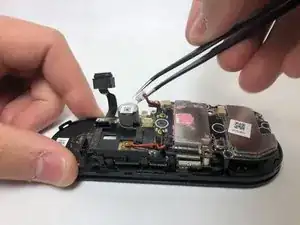

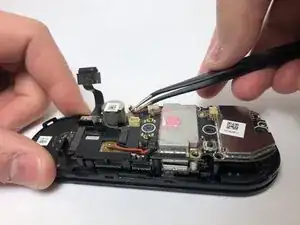

Захватите разъём пинцетом, как показано, и потяните его от корпуса.

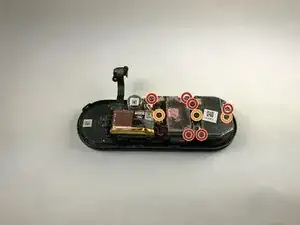

Удалите шесть меньших винтов, показанных на фото, с помощью отвёртки Phillips #000.

Удалите три больших винта, показанных на фото, с помощью отвёртки Phillips #000.

Держа устройство как показано, оттолкните плату от себя и вверх, чтобы освободить её из защёлок.

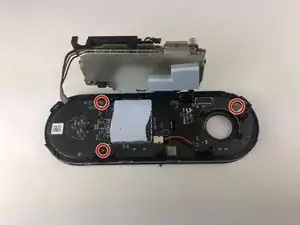

Используйте отвёртку Phillips #000, чтобы удалить три винта, удерживающие последнюю плату к чёрному пластиковому корпусу.

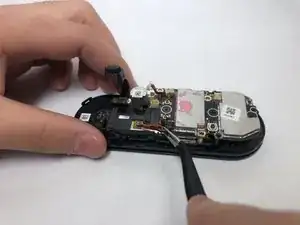

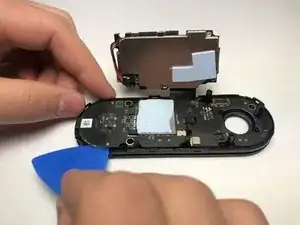

Вставьте лопатку под чёрные разъёмы и подденьте их вверх, чтобы отключить от платы.

Продвигайтесь вокруг устройства, отщёлкивая плату от корпуса.

При снятии платы следите, чтобы провода проходили свободно через отверстия.

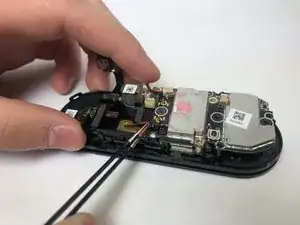

Отсоедините штекер, соединяющий камеру с устройством.

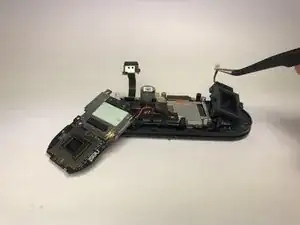

Поднимите верхний слой плат, чтобы открыть отключённую камеру.

Поднимите камеру и извлеките её из устройства.

Если перевернуть камеру вверх дном, выпадет чёрный резиновый прямоугольник.
