Замена разъёма micro-USB в камере Nest Dropcam Pro
Это руководство необходимо для замены разъёма micro-USB, если камера Nest Dropcam Pro подключена к сети, но не получает питание. Перед началом работ обязательно отключите устройство от сети.
Шаг 1
Нажмите на крепёжные фиксаторы с каждой стороны корпуса, чтобы снять камеру с кронштейна.
Шаг 2
Используя отвёртку Philips #0, удалите четыре винта длиной 3 мм.
Шаг 3
Медленно поднимите переднюю часть корпуса, так как к материнской плате подключён кабель антенны.
Осторожно отключите кабель антенны от материнской платы. При отключении вы почувствуете, как кабель выскакивает из гнезда.
Шаг 4

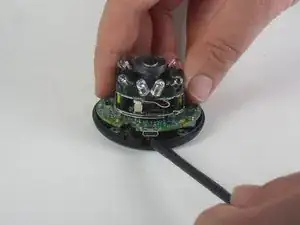

Вставьте лопатку под разъём micro-USB и поднимите её, чтобы отделить материнскую плату от задней части корпуса.
Шаг 5

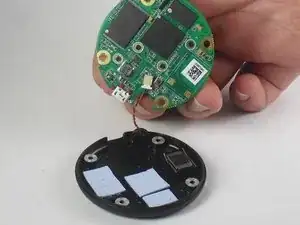

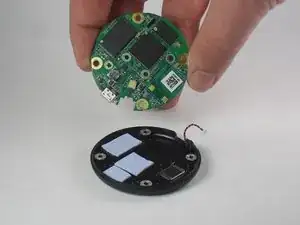

Отведите материнскую плату от задней части корпуса.
Отключите красный и чёрный кабель, соединяющий материнскую плату с задней частью корпуса.
Шаг 6

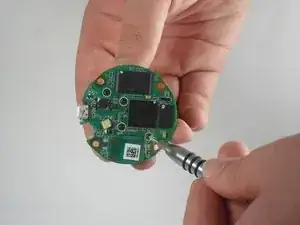

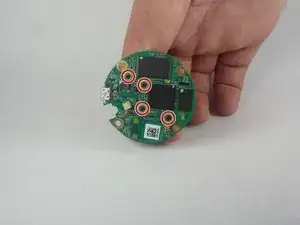

Используя отвёртку Philips #0, удалите четыре винта длиной 2 мм.
Шаг 7

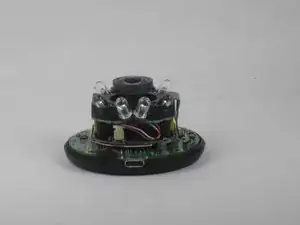

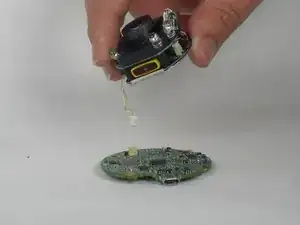

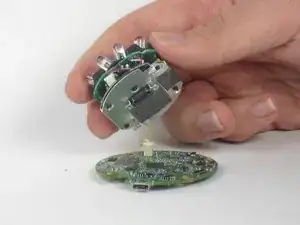

Отведите узел объектива и светодиода от материнской платы.
Отключите жёлтый и белый кабель от материнской платы.
Шаг 8

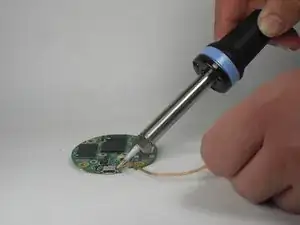

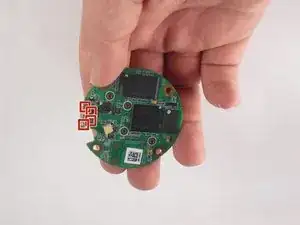

Используя паяльную станцию и оплётку для удаления олова, выпаяйте четыре точки вокруг разъёма micro-USB.
Отделите разъём micro-USB от материнской платы.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
