Разборка основной части камеры Netatmo Outdoor

Камеры

Моя камера перестала работать, и техническая поддержка сообщила мне, что есть неисправность в оптическом датчике, которую невозможно исправить.

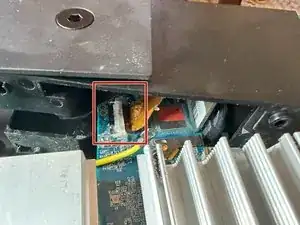

Я подумал: "Интересно, почему она вышла из строя?", и начал исследовать внутренности этой камеры наблюдения. После некоторых приключений я обнаружил, что влага повредила соединения на шлейфе камеры, и их нужно было восстановить.

Причиной проблемы стало плохое уплотнение горячим клеем и силиконом. Неисправность произошла после окончания гарантии, но на самом деле это был производственный дефект.

Этот гид объясняет, как разобрать камеру Netatmo Presence Outdoor и получить доступ к электронике.

Шаг 1

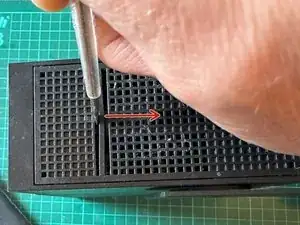

Удалите панель в нижней части камеры, вставив отвертку в щель и немного изгибая, тяните на себя.

Панель поднимется и её можно будет снять.

Шаг 2

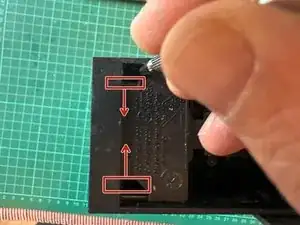

Вставьте плоскую отвертку в каждое отверстие спереди камеры и надавите на два усика к центру и вперёд.

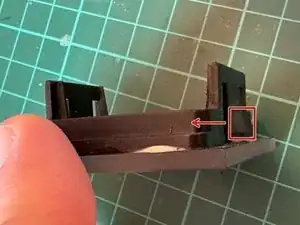

Хотя это трудно увидеть, вам нужно надавить на треугольную часть спереди, а не на то, что похоже на усик сзади.

Нажатие к центру позволяет снять защиту объектива. Эти действия можно выполнять по очереди.

Шаг 3

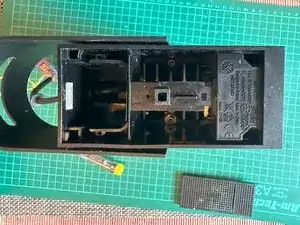

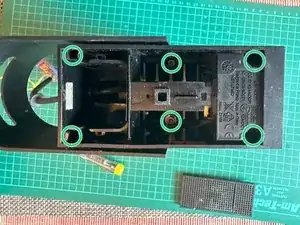

Удалите шесть винтов с головкой под шестигранник размером 2.5 мм с помощью длинного ключа.

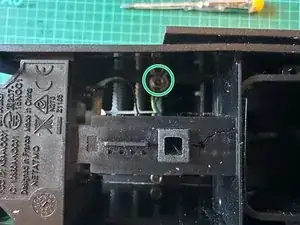

Один из винтов имеет заземляющий провод. Не забудьте о нем при сборке.

Шаг 4

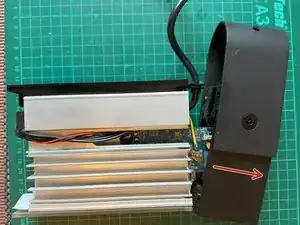

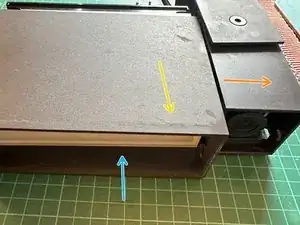

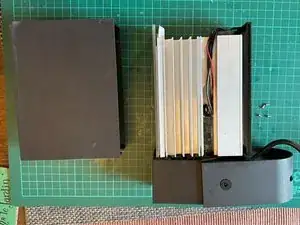

Разъедините две части, слегка потянув за нижний модуль.

Тяните металлический корпус вперед.

Нажатие света изнутри может помочь при снятии оболочки.

Шаг 5

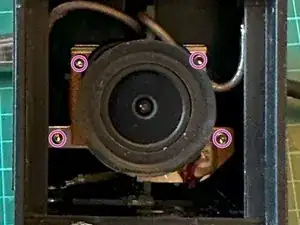

Используя шестигранный ключ размером 1.5 мм, удалите четыре винта, крепящих модуль камеры.

Шаг 6

С этого момента корпус можно поднимать и наклонять, чтобы открыть доступ к печатной плате и шлейфу.

Будьте осторожны как с шлейфом модуля камеры, так и с шлейфом светодиодов (который нельзя удалить).

Перевод руководства с ifixit.com
