Замена материнской платы Nest Cam IQ

Чтобы размягчить клей, удерживающий камеру вместе, нагрейте края стеклянной линзы с помощью нагретого iOpener на устройстве. В качестве альтернативы можно использовать тепловой пистолет, чтобы ослабить клей.

Оставьте iOpener на стеклянной линзе на две минуты.

Осторожно, не обожгитесь при обращении с горячим iOpener. Для дополнительной информации об iOpener используйте Руководство по iOpener.

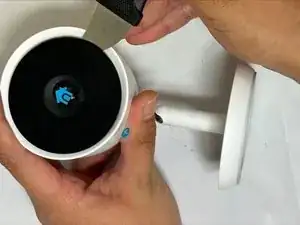

Используйте монтажный инструмент, чтобы отделить стеклянную линзу от корпуса.

Будьте осторожны, чтобы не разбить стекло при поддевании от корпуса.

Поместите присоску на стеклянную линзу, которую вы нагрели с помощью iOpener.

Нажмите на присоску, чтобы создать герметичное прилегание, и резко потяните вверх, чтобы отделить стеклянную линзу от корпуса.

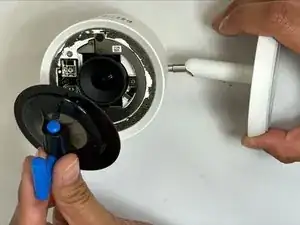

Снимите стеклянную линзу, используя присоску.

Аккуратно отключите плоский чёрный ленточный кабель, соединяющий металлическую пластину с светодиодом.

Снимите металлическую пластину.

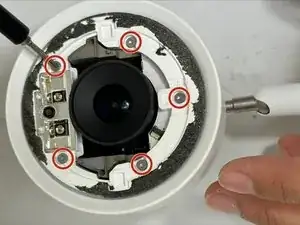

Снимите пять винтов TR6 Torx длиной 9 мм с крышки светодиода.

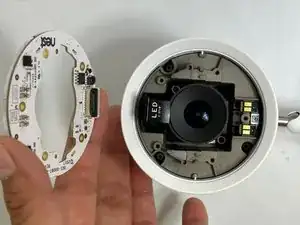

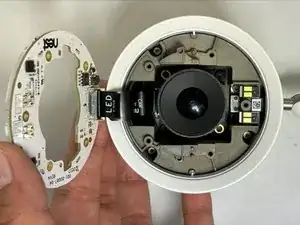

Снимите крышку светодиода.

При снятии крышки светодиода следите, чтобы не порвать плоский чёрный ленточный кабель, соединяющий светодиод с материнской платой.

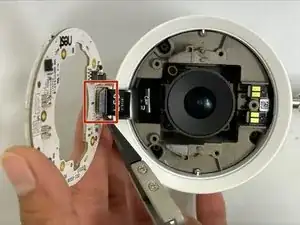

Аккуратно отключите плоский чёрный ленточный кабель, соединяющий светодиод с материнской платой.

Снимите крышку светодиода.

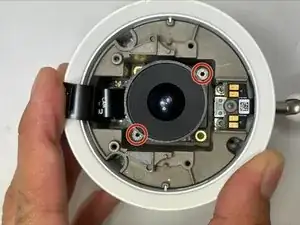

Снимите два винта TR6 Torx длиной 7 мм, фиксирующие камеру.

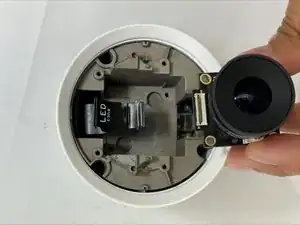

Осторожно вытащите камеру.

При извлечении камеры следите, чтобы не порвать плоский чёрный ленточный кабель, соединяющий камеру с материнской платой.

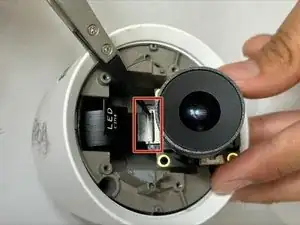

Аккуратно отключите плоский чёрный ленточный кабель, соединяющий камеру с материнской платой.

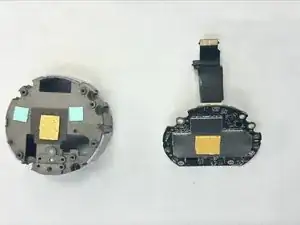

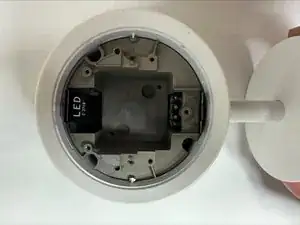

Снимите камеру.

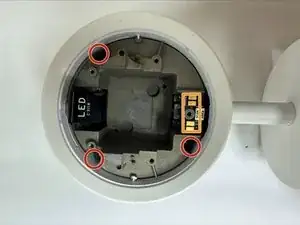

Снимите три винта TR6 Torx длиной 19 мм с держателя камеры.

Осторожно поднимите защёлку вверх и отведите её от держателя камеры.

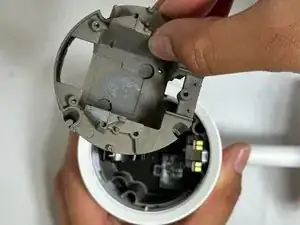

Снимите держатель камеры.

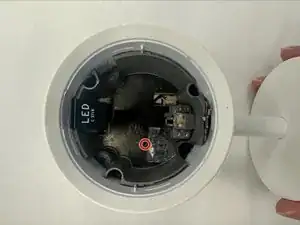

Снимите один винт TR6 Torx длиной 4 мм с прозрачной крышки.

Снимите прозрачную крышку.

Снимите четыре винта TR6 Torx длиной 11 мм с зажима, фиксирующего монтажную стойку.

Снимите зажим.

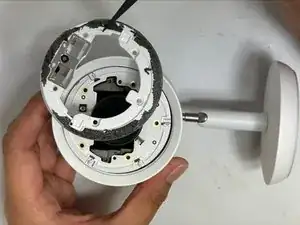

Осторожно отведите кабели, соединяющие монтажную стойку с корпусом.

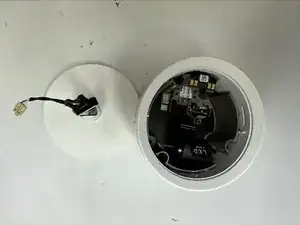

Аккуратно снимите монтажную стойку.

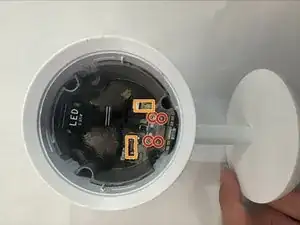

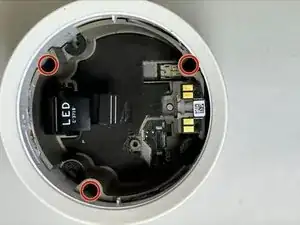

Снимите три винта TR6 Torx длиной 9 мм, соединяющие материнскую плату и динамик с корпусом.

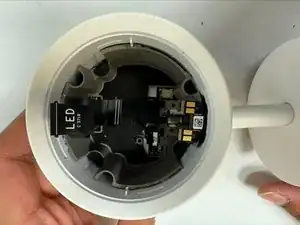

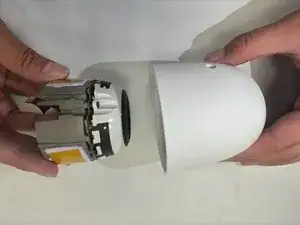

Вытащите материнскую плату и динамик из корпуса.

Снимите один винт TR6 Torx длиной 8 мм, фиксирующий динамик к материнской плате.

Снимите два винта TR6 Torx длиной 4 мм, фиксирующих динамик к материнской плате.

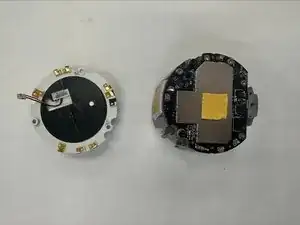

Осторожно отведите динамик.

При отведении динамика следите, чтобы не повредить кабель, соединяющий динамик с материнской платой.

Аккуратно отключите кабель, соединяющий динамик с материнской платой.

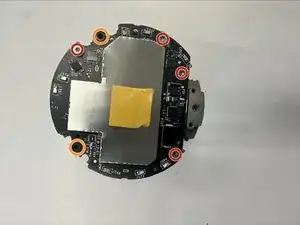

Снимите четыре винта TR6 Torx длиной 4 мм, фиксирующие материнскую плату.

Снимите два винта с потайной головкой 3.5 длиной 5 мм, фиксирующие материнскую плату.

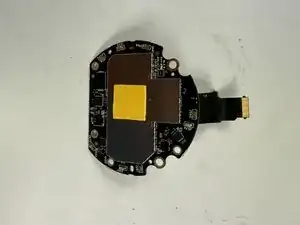

Снимите материнскую плату.
