Разборка камеры Nest Outdoor

Передняя панель в "черном" цвете удерживается на месте с помощью вспененной ленты.

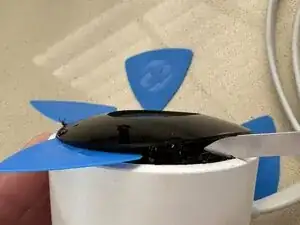

Осторожно введитесь в щели с помощью металлической лопатки, пока периметр не поднимется.

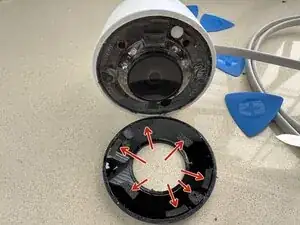

Вспененная лента вокруг периметра легко отделяется, как и дополнительные вкладки вспененной ленты, расположенные вокруг панели.

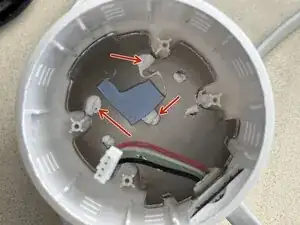

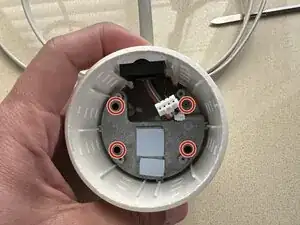

С помощью тонкой крестовой отвертки открутите четыре винта.

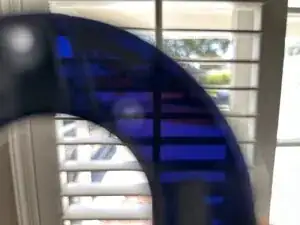

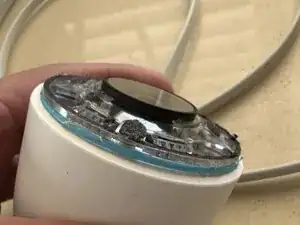

С помощью металлической лопатки работайте между белым пластиковым корпусом и прозрачным телом, чтобы поднять прозрачное тело. Будьте осторожны, чтобы не повредить синее уплотнительное кольцо.

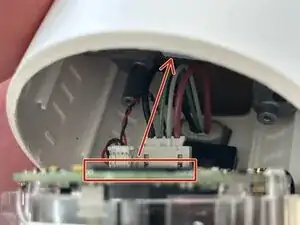

Когда внутреннее тело будет свободно, аккуратно отключите разъем динамика и разъем USB от печатной платы.

Обратите внимание, что два термопада для чипов на печатной плате могут остаться на радиаторе.

Радиатор легко снимается после удаления четырех крестовых винтов.

Обратите внимание, что на радиаторе есть дополнительный термопад, расположенный сзади между ним и вогнутой металлической пластиной. Вогнутая металлическая пластина кажется еще одним радиатором, удерживаемым на месте пластиковыми креплениями и жидкой термопастой.

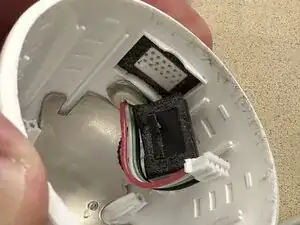

Динамик легко извлекается и удерживается на месте вспененной лентой.

USB-кабель прикреплен к белому пластиковому внешнему корпусу с помощью пластикового крепления, удерживаемого на месте большим металлическим зажимом.

Пластиковое крепление покрыто горячим клеем, который необходимо снять.

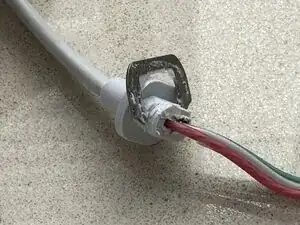

После удаления горячего клея зажимы можно снять.

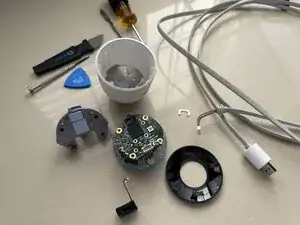

Когда зажим снят, пластиковое крепление можно вытащить из внешнего корпуса. Четыре провода и разъем USB-кабеля можно также извлечь через отверстие внешнего корпуса.
