Замена объектива камеры Nest Dropcam Pro
Это руководство предназначено для замены объектива камеры Nest Dropcam Pro. Убедитесь, что устройство отключено от питания перед вскрытием.
Шаг 1
Нажмите на фиксирующие защёлки крепления с каждой стороны корпуса, чтобы снять камеру с крепления.
Шаг 2
Отверткой Philips №0 отвинтите четыре винта длиной 3 мм.
Шаг 3
Медленно приподнимите переднюю часть корпуса — к плате подключён антенный кабель.
Аккуратно отсоедините антенный кабель от материнской платы. Вы почувствуете, как кабель «выскочит» из разъёма при отсоединении.
Шаг 4
Вставьте лопатку под разъём micro‑USB и приподнимите, чтобы отделить плату от задней части корпуса.
Шаг 5
Оттяните материнскую плату от задней части корпуса.
Отсоедините красно‑чёрный кабель, соединяющий материнскую плату с задним корпусом.
Шаг 6

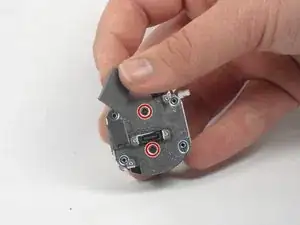

Отверткой Philips №0 отвинтите четыре винта длиной 2 мм.
Шаг 7
Поднимите узел объектива и светодиодов, оторвав его от материнской платы.
Отсоедините жёлто‑белый кабель от материнской платы.
Шаг 8

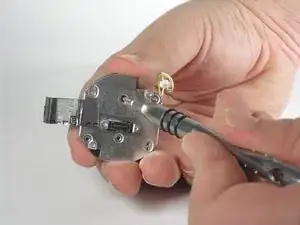

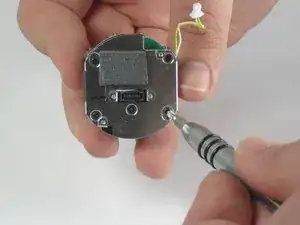

Отверткой Philips №0 отвинтите четыре винта длиной 2 мм.
Шаг 9

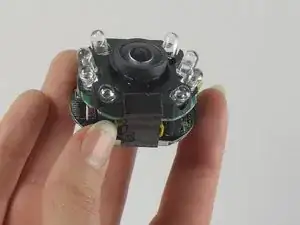

Отклейте бумажную прокладку, удерживающую объектив и светодиоды вместе.
Отсоедините красно‑белый провод от нижней платы.
Шаг 10
Поднимите пенопластовую накладку, чтобы получить доступ ко второму винту под ней.
Отверткой Philips №0 отвинтите два винта длиной 3 мм.
Шаг 11

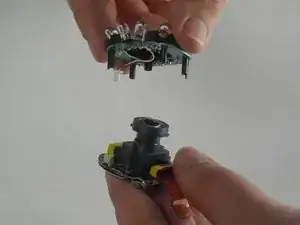

После удаления винтов поднимите объектив камеры, отделив его от оставшихся компонентов.
Завершение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
