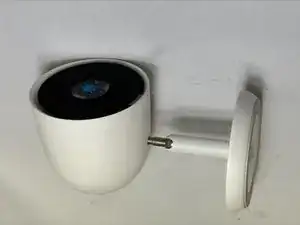

Замена монтажной подставки Nest Cam IQ
Если монтажная подставка Nest Cam IQ сломана или больше не может крепиться к требуемой поверхности, её необходимо заменить.
Правильная монтажная подставка позволяет установить Nest Cam IQ в предпочитаемой точке обзора. Если Вы заметили, что точка обзора изменилась и подставка больше не держится, рассмотрите возможность её замены.
Шаг 1
Чтобы размягчить клей, удерживающий камеру вместе, нагрейте кромки стеклянной линзы с помощью нагретого iOpener на устройстве. В качестве альтернативы можно использовать строительный фен, чтобы ослабить клей.
Оставьте iOpener на стеклянной линзе на две минуты.
Будьте осторожны, чтобы не обжечься при обращении с горячим iOpener. Для получения дополнительной информации об iOpener используйте Руководство по iOpener.
Шаг 2

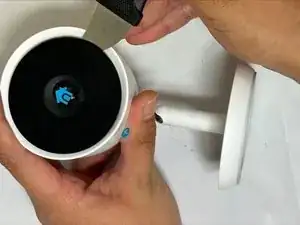

Используйте инструмент для вскрытия, чтобы отделить стеклянную линзу от корпуса.
Будьте осторожны, чтобы не разбить стекло при поддевании от корпуса.
Шаг 3

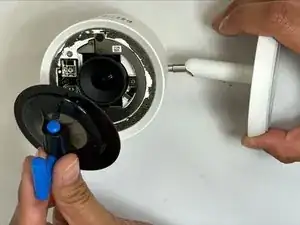

Поместите присоску на стеклянную линзу, которую Вы нагрели с помощью iOpener.
Нажмите на присоску, чтобы создать герметичное сцепление, и резко потяните вверх, чтобы отделить стеклянную линзу от корпуса.
Снимите стеклянную линзу, используя присоску.
Шаг 4
Аккуратно отсоедините плоский чёрный ленточный кабель, соединяющий металлическую пластину с светодиодом.
Снимите металлическую пластину.
Шаг 5

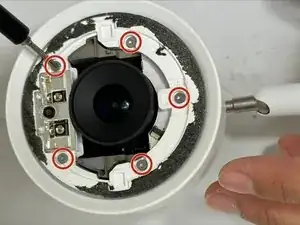

Удалите пять винтов TR6 Torx длиной 9 мм с крышки светодиода.

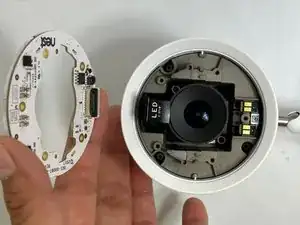

Снимите крышку светодиода.
При снятии крышки светодиода будьте осторожны, чтобы не повредить плоский чёрный ленточный кабель, соединяющий светодиод с платой.
Шаг 6

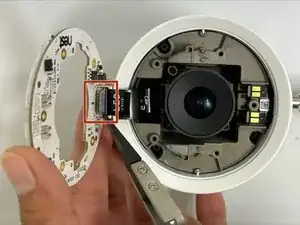

Аккуратно отсоедините плоский чёрный ленточный кабель, соединяющий светодиод с материнской платой.
Снимите крышку светодиода.
Шаг 7

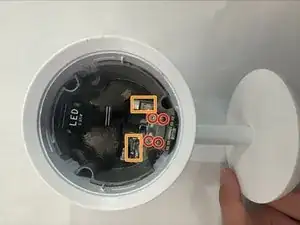

Удалите два винта TR6 Torx длиной 7 мм, закрепляющие камеру.

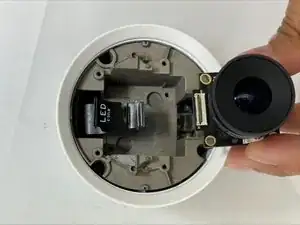

Осторожно вытащите камеру.
При извлечении камеры будьте осторожны, чтобы не повредить плоский чёрный ленточный кабель, соединяющий камеру с материнской платой.
Шаг 8

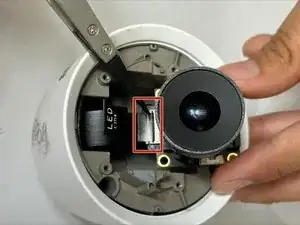

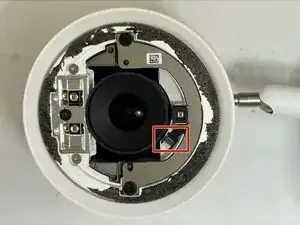

Аккуратно отсоедините плоский чёрный ленточный кабель, соединяющий камеру с материнской платой.
Снимите камеру.
Шаг 9

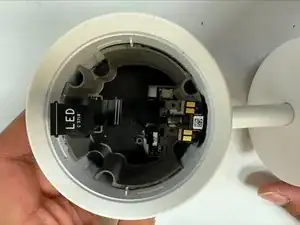

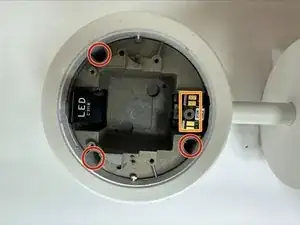

Удалите три винта TR6 Torx длиной 19 мм с держателя камеры.

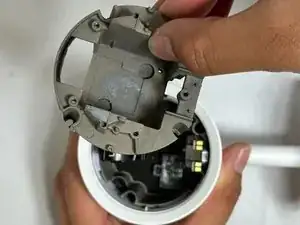

Осторожно поднимите защёлку вверх и отведите её от держателя камеры.
Снимите держатель камеры.
Шаг 10

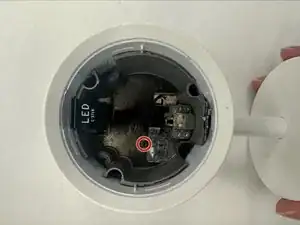

Удалите один винт TR6 Torx длиной 4 мм с прозрачной крышки.
Снимите прозрачную крышку.
Шаг 11

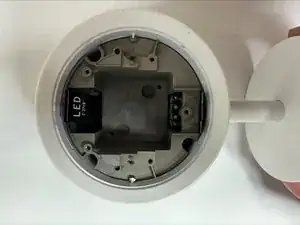

Удалите четыре винта TR6 Torx длиной 11 мм с зажима, фиксирующего монтажную подставку.
Снимите зажим.
Осторожно отведите кабели, соединяющие монтажную подставку с корпусом.
Шаг 12

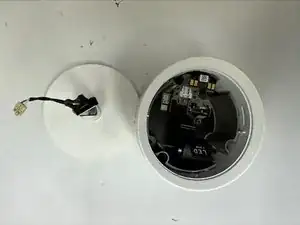

Аккуратно снимите монтажную подставку.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
